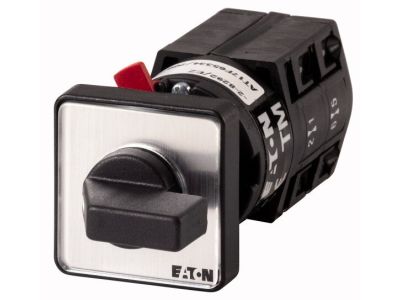

Łącznik krzywkowy 2P, 10A, 3kW, 1-0-2, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-2-8211/EZ P/T | 015166 Eaton

Alternatywny kod produktu: TM-2-8211/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy mini TM-2-8211/EZ P/T (symbol 015166) to kompaktowy przełącznik 2-biegunowy o prądzie znamionowym 10 A i napięciu 500 V, przeznaczony do pracy w obwodach sterowania i zasilania. Dzięki niewielkim wymiarom oraz klasie ochrony przodu IP65 nadaje się do instalacji w trudnych warunkach przemysłowych. Łącznik ma 3 pozycje (1-0-2) z zatrzaskiem (bez samopowrotu) i czarne pokrętło z krótkim piórkiem. Montaż odbywa się w standardowym otworze o średnicy 22,3 mm.

• Prąd znamionowy 10 A i moc 3 kW: Umożliwia bezpieczne przełączanie obciążeń w instalacjach przemysłowych i budowlanych bez ryzyka przeciążenia styków.
• Napięcie znamionowe 500 V: Wysoka wytrzymałość napięciowa pozwala na stosowanie w układach zarówno niskiego, jak i podwyższonego napięcia roboczego.
• Klasa ochrony przodu IP65: Odporność na kurz i strugi wody od frontu – gwarantuje niezawodną pracę w trudnym środowisku (pylenie, wilgoć).
• 2 bieguny (2P) i 3 pozycje 1-0-2: Umożliwia przełączanie dwóch niezależnych obwodów z wyraźnym położeniem neutralnym.
• Kompatybilność z otworem 22,3 mm: Standardowy wymiar montażowy upraszcza instalację w panelach sterowniczych i rozdzielnicach.

Zgodność z Normami

Łącznik krzywkowy TM-2-8211/EZ P/T został zaprojektowany zgodnie z wymaganiami normy IEC/EN 60947-3, określającej wymagania dla łączników elektrycznych w zakresie izolacji, łączenia i bezpieczeństwa użytkowania. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Kompaktowe łączniki krzywkowe mini TM znajdują zastosowanie w różnorodnych aplikacjach przemysłowych, ręcznych oraz w technice budowlanej, gdzie wymagane jest niezawodne przełączanie obwodów elektrycznych.

• Sterowanie odbiornikami w maszynach i urządzeniach przemysłowych (np. przełączanie trybów pracy, wybór kierunku obrotów).
• Impulsy do styczników, przekaźników lub sterowników PLC w układach automatyki.
• Sygnalizacja stanów pracy na panelach operatorskich i pulpytach sterowniczych.
• Automatyka budynkowa – przełączanie oświetlenia, ogrzewania lub wentylacji w strefach wymagających ręcznej zmiany trybu.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Łącznik przeznaczony jest do wbudowania w otwór panelu o średnicy 22,3 mm – zamocuj go za pomocą nakrętki montażowej (w zestawie). Podłącz przewody zgodnie ze schematem podanym przez producenta, dobierając przekrój do prądu obciążenia (maksymalnie 10 A). Po zamontowaniu sprawdź szczelność obudowy w celu utrzymania klasy IP65 od frontu. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Czy łącznik ma podświetlenie LED? Nie, model TM-2-8211/EZ P/T nie jest wyposażony w podświetlenie. Jest to standardowy łącznik z czarnym pokrętłem.
• Jaki jest stopień ochrony tylnej części łącznika? Klasa ochrony IP65 dotyczy wyłącznie strony czołowej (przodu). Tył łącznika nie jest chroniony przed wilgocią i pyłem – zaleca się montaż w osłoniętej obudowie.
• Czy łącznik jest samopowrotny (chwilowy)? Nie, łącznik ma pozycje zatrzaskowe (1-0-2) bez samopowrotu. Po przekręceniu pokrętła pozostaje w wybranej pozycji aż do ręcznej zmiany.
