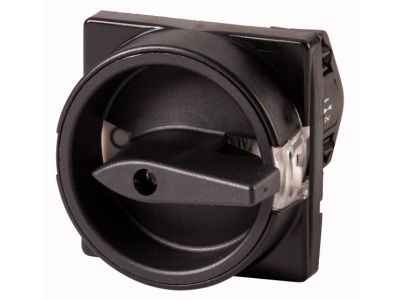

Łącznik krzywkowy 2P, 10A, 3kW, 0-1, pokrętło czarne, natablicowy, TM-1-8291/E/SVB-SW P/T | 215352 Eaton

Alternatywny kod produktu: TM-1-8291/E/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy TM-1-8291/E/SVB-SW P/T (symbol 215352) to dwubiegunowy przełącznik natablicowy o konstrukcji 0-1, wyposażony w czarne pokrętło oraz pierścień blokujący. Urządzenie przeznaczone jest do rozłączania obwodów sterowniczych i pomocniczych w instalacjach przemysłowych i budynkowych. Dzięki prądowi ciągłemu Iu = 10 A oraz mocy AC-23A 3 kW przy 400 V zapewnia bezpieczną pracę w układach o znacznym obciążeniu. Kąt przełączania 90° i blokada w położeniu 0 (Wył.) zwiększają bezpieczeństwo obsługi.

• Prąd znamionowy ciągły Iu = 10 A: pozwala na niezawodną pracę w obwodach o średnim obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc znamionowa AC-23A 3 kW (400 V, 50–60 Hz): dedykowana do łączenia obciążeń silnikowych i rezystancyjnych przy zachowaniu wysokiej trwałości łączeniowej.
• Blokada w pozycji 0 (Wył.): uniemożliwia przypadkowe załączenie, co jest kluczowe podczas prac konserwacyjnych i serwisowych.
• Stopień ochrony przodu IP65: odporność na pył i strumienie wody montowany na panelu – idealny do warunków przemysłowych i zewnętrznych obudów.
• Montaż natablicowy z zaciskiem śrubowym: prosta i pewna instalacja na płycie czołowej, zgodna z typowymi standardami okablowania.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, posiada także certyfikaty CSA i UL. Konstrukcja jest zgodna z IEC/EN 60947-5-1 dla przełączników i łączników pomocniczych. Produkt oznaczony znakiem CE, co potwierdza jego zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Łącznik krzywkowy 215352 znajduje zastosowanie w układach sterowania i rozdziału energii, gdzie wymagane jest ręczne załączanie/wyłączanie obwodów z możliwością blokady w stanie wyłączonym. Sprawdza się szczególnie w następujących scenariuszach:

• Sterowanie silnikami elektrycznymi małej i średniej mocy (AC-23A, do 3 kW przy 400 V).
• Odłączanie obwodów pomocniczych w szafach sterowniczych i rozdzielnicach – funkcja STOP.
• Zabezpieczenie przed nieuprawnionym uruchomieniem maszyn i urządzeń (blokada w pozycji 0).
• Sygnalizacja i przełączanie trybów pracy w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Łącznik przeznaczony jest do montażu natablicowego – wymaga wycięcia otworu montażowego w płycie czołowej. Zaciski śrubowe dokręcaj momentem podanym w instrukcji producenta, a przekrój przewodów dobieraj do prądu znamionowego 10 A. Po zakończeniu instalacji sprawdź działanie mechanizmu blokady w pozycji 0.

FAQ

• Czy łącznik posiada podświetlenie? Nie, łącznik nie jest wyposażony we wbudowane podświetlenie. Stan załączenia/wyłączenia identyfikuje się wizualnie po położeniu pokrętła (0-1).
• Jaki jest stopień ochrony całego urządzenia? Stopień ochrony IP65 dotyczy tylko przedniej części (czoła) po zamontowaniu na panelu. Tylna część (zaciski) wymaga ochrony w obudowie – typowo IP20.
• Czy można zablokować łącznik w pozycji wyłączonej? Tak, konstrukcja przewiduje możliwość zablokowania pokrętła w pozycji 0 (Wył.) za pomocą kłódki lub innego elementu blokującego – rozwiązanie stosowane w funkcji STOP.
