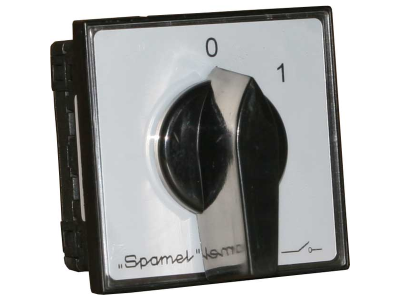

Łącznik krzywkowy 25A, rozłącznik 1-0-2, 4-biegunowy, mocowanie do pulpitu, szaro-czarny | SK25-4.8396\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK25-4.8396\P03 to rozłącznik obrotowy o prądzie znamionowym 25 A, przystosowany do pracy w układzie przełączania 1-0-2. Czterobiegunowa konstrukcja umożliwia jednoczesne przełączanie wszystkich faz oraz przewodu neutralnego w obwodach trójfazowych. Model przeznaczony do mocowania na płycie czołowej pulpitu (mocowanie do pulpitu), w obudowie szaro-czarnej.

• Prąd znamionowy 25 A: pozwala na bezpieczne załączanie i wyłączanie obwodów o znacznym obciążeniu, np. silników, grzałek czy zasilania maszyn.
• Funkcja rozłącznika 1-0-2: umożliwia wybór pomiędzy dwoma źródłami zasilania (pozycja 1 i 2) oraz całkowite odłączenie obwodu (pozycja 0) – idealne do przełączania sieć-agregat lub trybów pracy urządzeń.
• 4 bieguny: obsługa trzech faz i przewodu neutralnego lub czterech niezależnych obwodów jednofazowych, co daje elastyczność w instalacjach przemysłowych.
• Mocowanie do pulpitu: prosty montaż na płycie czołowej szafy sterowniczej lub pulpitu operatorskiego, bez konieczności stosowania szyny DIN.
• Segmentowa budowa z podwójnymi krzywkami: umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła, co zwiększa uniwersalność zastosowań.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania europejskich norm dla niskonapięciowej aparatury łączeniowej. Posiada certyfikację CE, zapewniającą zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do użytku w pomieszczeniach zamkniętych, przy 3. stopniu zanieczyszczenia (środowisko przemysłowe).

Zastosowanie

Dzięki parametrom prądowym i funkcji przełączania 1-0-2, model SK25-4.8396\P03 sprawdza się w wielu aplikacjach sterowania i rozdziału energii.

• Jako rozłącznik główny w szafach sterowniczych maszyn i urządzeń.
• Do przełączania między dwoma źródłami zasilania (np. sieć energetyczna – agregat prądotwórczy).
• W układach zmiany kierunku obrotów silników (w połączeniu ze stycznikami) – pozycja 1 i 2 dla dwóch kierunków.
• Jako przełącznik trybów pracy (ręczny/automatyczny/off) w instalacjach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

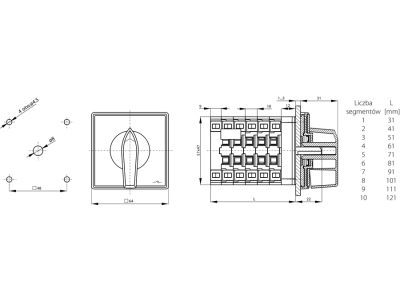

Montaż oraz wszelkie prace przy łączniku krzywkowym mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do instalacji bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie mocuje się na płycie pulpitu za pomocą dostarczonych elementów (otwory montażowe zgodne z wymiarami w karcie katalogowej). Przekrój przewodów dobierz zgodnie z prądem 25 A oraz obowiązującymi normami (zalecany min. 4 mm² dla miedzi). Momenty dokręcania śrub zacisków – stosuj się do danych producenta (zalecany klucz dynamometryczny).

FAQ

• Czy łącznik ma podświetlenie LED? Nie. Podświetlenie nie jest przewidziane w konstrukcji łącznika krzywkowego SK25-4.8396\P03. Informację o stanie załączenia odczytuje się z położenia pokrętła.
• Jaki stopień ochrony IP ma ten łącznik? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura montowana w pulpicie w suchym pomieszczeniu zamkniętym wymaga minimum IP20 – tyle zapewnia obudowa łącznika. Przy zastosowaniu na zewnątrz należy umieścić go w szczelnej rozdzielnicy.
• W jakim trybie pracy działa styk łącznika? Jest to styk rozłączny – łącznik w pozycji 0 zapewnia widoczną przerwę izolacyjną, co gwarantuje bezpieczne odłączenie obwodu. W pozycjach 1 i 2 styki są zwarte z odpowiednią konfiguracją biegunów.
