Łącznik krzywkowy 25A, rozłącznik 1-0-2, 1-biegunowy, mocowanie do pulpitu, szaro-czarny | ŁK25R-1.834\P03 Spamel

Opis i Kluczowe Cechy

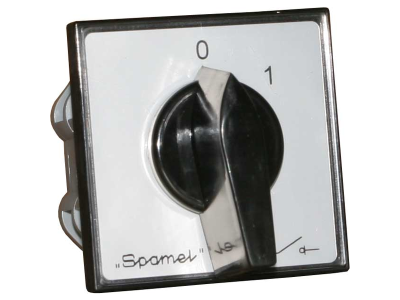

Łącznik krzywkowy ŁK25R-1.834\P03 to rozłącznik 1-biegunowy o prądzie znamionowym 25 A, przeznaczony do montażu w pulpicie. Jego segmentowa budowa z podwójnymi krzywkami umożliwia realizację dowolnych programów łączeń w funkcji obrotu pokrętła. Produkt w kolorze szaro-czarnym, dedykowany do pracy w trudnych warunkach przemysłowych.

• Prąd znamionowy 25 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Rozłącznik 1-0-2: Umożliwia przełączanie między dwoma obwodami oraz całkowite odłączenie zasilania, co zwiększa elastyczność sterowania.
• Budowa segmentowa z podwójnymi krzywkami: Pozwala na tworzenie dowolnych programów łączeń, dostosowanych do konkretnych potrzeb instalacji.
• Kąt obrotu pokrętła co 30°, 45° lub 90°: Oferuje maksymalnie 12 pozycji pracy (przy 30°), co zapewnia szerokie możliwości konfiguracji.
• Temperatura pracy od -40°C do +70°C: Zapewnia niezawodne działanie w ekstremalnych warunkach środowiskowych, typowych dla obiektów przemysłowych.

Zgodność z Normami

Łącznik krzywkowy ŁK25R-1.834\P03 spełnia wymagania norm PN-EN 60947-3 oraz IEC 60947-3. Ponadto został przebadany zgodnie z normami środowiskowymi: IEC 60068-2-6 (wibracje), IEC 60068-2-27 (udary), IEC 60068-2-2 (suche gorąco), IEC 60068-2-1 (zimno), IEC 60068-2-30 (wilgotne gorąco) oraz IEC 60068-2-52 (mgła solna). Przeznaczony do pracy w pomieszczeniach zamkniętych o 3 stopniu zanieczyszczenia (środowisko przemysłowe).

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie w obudowach instalacji elektrycznych niskiego napięcia, szczególnie jako wyłącznik, rozłącznik, przełącznik oraz łącznik sterowniczy. Idealnie sprawdza się w układach wymagających precyzyjnego programu łączeń.

• Sterowanie odbiornikami jedno- i trójfazowymi w szafach sterowniczych.
• Przełączanie źródeł zasilania (np. sieć – agregat) w rozdzielnicach przemysłowych.
• Sygnalizacja i załączanie obwodów pomocniczych w maszynach i urządzeniach.
• Automatyka budynkowa – jako łącznik wielopozycyjny w panelach pulpitu.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się w pulpicie (otwór montażowy zgodny z dokumentacją producenta). Przekrój przewodów dobierz do prądu 25 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosuj według wartości podanych w karcie katalogowej – unikniesz uszkodzenia styków.

FAQ

• Czy łącznik ma podświetlenie? Nie, łącznik krzywkowy ŁK25R-1.834\P03 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu pracy zaleca się stosowanie oddzielnych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony IP? W danych produktu nie podano konkretnej klasy IP. Łącznik przeznaczony jest do pracy w pomieszczeniach zamkniętych o 3 stopniu zanieczyszczenia (środowisko przemysłowe). Instalacja w obudowie z odpowiednią obudową może zapewnić wymagany stopień ochrony.
• Jaki kąt obrotu pokrętła jest dostępny? W zależności od zastosowanego mechanizmu kąt obrotu może wynosić 30°, 45° lub 90°, co pozwala uzyskać maksymalnie 12 pozycji pracy (przy 30°). Dokładny zakres zależy od konfiguracji programu łączeń.
