Łącznik krzywkowy 25A, rozłącznik 0-1, 4-biegunowy, w obudowie OB2, czoło żółto-czerwone | ŁK25-2.8210\OB2ZC Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK25-2.8210\OB2ZC to obrotowy łącznik wielotorowy o prądzie znamionowym 25 A, przeznaczony do rozłączania obwodów w instalacjach niskiego napięcia. Dzięki 4-biegunowej konfiguracji i funkcji rozłącznika 0-1 umożliwia bezpieczne odcięcie zasilania w obwodach trójfazowych lub sterowanie odbiornikami. Obudowa OB2 z czołem żółto-czerwonym zapewnia czytelną sygnalizację stanu. Segmentowa budowa z podwójnymi krzywkami pozwala na tworzenie dowolnych programów łączeń w funkcji położenia pokrętła.

• Prąd 25 A: bezpieczne rozłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków.
• 4-biegunowa konfiguracja: jednoczesne przełączanie lub rozłączanie trzech faz i przewodu neutralnego w jednym urządzeniu.
• Funkcja rozłącznika 0-1: wyraźna i niezawodna separacja obwodu – położenie wyłączenia gwarantuje przerwę izolacyjną.
• Obudowa OB2 z czołem żółto-czerwonym: szybka identyfikacja stanu roboczego (czerwone = załączone, żółte = wyłączone) dla użytkownika i personelu serwisowego.

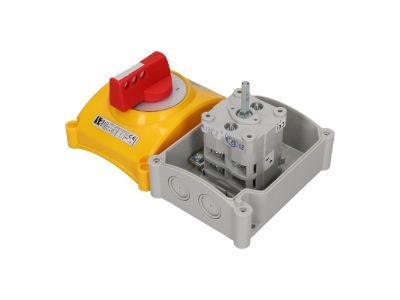

• Segmentowa budowa z podwójnymi krzywkami: możliwość programowania własnych sekwencji łączeń, dostosowanych do specyficznych potrzeb sterowania.

Zgodność z Normami

Produkt przeznaczony do instalacji niskiego napięcia w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przemysłowy). Spełnia wymagania norm europejskich i posiada certyfikat CE. Zalecany montaż zgodnie z dokumentacją producenta.

Zastosowanie

Łącznik krzywkowy ŁK25-2.8210\OB2ZC sprawdzi się wszędzie tam, gdzie potrzebna jest niezawodna i wizualnie kontrolowana separacja obwodów. Dzięki segmentowej konstrukcji może być również używany jako przełącznik sterowniczy z dowolnym programem łączeń.

• Rozłączanie główne w tablicach rozdzielczych i szafach sterowniczych (np. maszyny, piece, pompy).
• Sterowanie odbiornikami trójfazowymi (silniki, nagrzewnice) z wyraźnym sygnałem wizualnym stanu załączenia.
• Impulsy do styczników, przekaźników lub PLC – możliwość programowania sekwencji przełączeń.
• Automatyka budynkowa jako wyłącznik główny lub przełącznik trybów (np. awaryjne wyłączenie obwodu).

Wskazówki Montażowe

Montaż i podłączenie łącznika powinna wykonywać wyłącznie osoba z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu w obudowie OB2 (należy stosować oryginalne akcesoria mocujące). Moment dokręcania śrub zaciskowych i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawność działania we wszystkich położeniach pokrętła.

FAQ

• Czy łącznik ma podświetlenie LED? Nie, model ŁK25-2.8210\OB2ZC nie jest wyposażony w podświetlenie. Stan roboczy sygnalizowany jest kolorystyką czoła (żółty/ czerwony) oraz położeniem pokrętła.
• Jaki jest stopień ochrony w obudowie OB2? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Obudowa OB2 zapewnia podstawową ochronę przed dotykiem, ale nie jest szczelna – urządzenie należy instalować w suchych pomieszczeniach zamkniętych (3 stopień zanieczyszczenia).
• Jaki tryb pracy ma styk – czy jest to rozłącznik bezpieczeństwa? Łącznik spełnia funkcję rozłącznika 0-1, co oznacza jednoznaczną separację obwodu w położeniu wyłączenia. Nie jest to jednak wyłącznik bezpieczeństwa (zgodny z EN 60947-5-5) – do zastosowań awaryjnych należy stosować dedykowane urządzenia.
