Łącznik krzywkowy 25A, mocowanie do bazo-szyny, szaro-czarny | SK25-3.8632\BS03A155 Spamel

Opis i Kluczowe Cechy

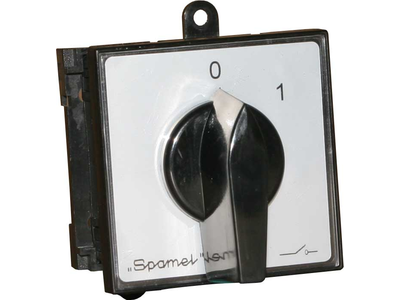

Łącznik krzywkowy SK25-3.8632\BS03A155 to obrotowy łącznik wielotorowy przystosowany do załączania i wyłączania prądów roboczych do 25 A. Wykonany w kolorze szaro-czarnym, z mocowaniem do bazo-szyny, sprawdza się w obudowach instalacji elektrycznych niskiego napięcia jako element rozłączający lub przełączający obwody.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Obrotowy mechanizm krzywkowy: gwarantuje precyzyjne i powtarzalne przełączanie torów prądowych, co zwiększa niezawodność łączeń.
• Konstrukcja wielotorowa: umożliwia jednoczesne załączanie/rozłączanie kilku obwodów, co upraszcza instalację i oszczędza miejsce w szafie sterowniczej.
• Mocowanie do bazo-szyny: ułatwia szybki i stabilny montaż w standardowych rozdzielnicach i szafach, bez potrzeby dodatkowych uchwytów.
• Kolor szaro-czarny: zapewnia czytelne oznaczenie wizualne i estetyczny wygląd w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi dla aparatury niskiego napięcia oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnie z wymaganiami standardów DIN.

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie jako uniwersalny element sterujący i zabezpieczający w obwodach niskiego napięcia. Dzięki swojej konstrukcji sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej.

• Jako wyłącznik główny lub rozłącznik w szafach sterowniczych i rozdzielnicach.
• Do przełączania trybów pracy urządzeń (np. ręczny/automatyczny, załącz/wyłącz).
• W układach sterowania silnikami, agregatami i innymi odbiornikami prądu przemiennego.
• W instalacjach automatyki budynkowej – do zarządzania obwodami oświetlenia, wentylacji czy ogrzewania.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na bazo-szynie zgodnie z zaleceniami producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 25 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną. Po zakończeniu instalacji sprawdź poprawność połączeń oraz działanie łącznika w warunkach bez napięcia.

FAQ

• Czy łącznik krzywkowy posiada podświetlenie lub wbudowaną lampkę sygnalizacyjną? Nie, łącznik SK25-3.8632\BS03A155 nie jest wyposażony w podświetlenie; jest to czysty łącznik obrotowy przeznaczony do załączania i wyłączania obwodów.
• Jaki jest stopień ochrony (IP) tego łącznika? W dostarczonej specyfikacji producent nie podał stopnia ochrony. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20 – w przypadku instalacji w suchym otoczeniu. W środowiskach wilgotnych lub pylących należy zastosować dodatkowe obudowy.
• Czy styk działa w trybie przełącznym (NO/NC), czy tylko zwierny? Łącznik krzywkowy jest łącznikiem wielotorowym – jego konfiguracja styków zależy od zastosowanego zestawu krzywek (wbudowanych w urządzenie). Symbol SK25-3.8632\BS03A155 wskazuje na konkretny układ torów – szczegółowe informacje o typie styków (zwierne/rozłączne) znajdziesz w karcie katalogowej producenta.
