Łącznik krzywkowy 2 pozycyjny 60st. 10A | K10A001ACH Schneider Electric

Opis i Kluczowe Cechy

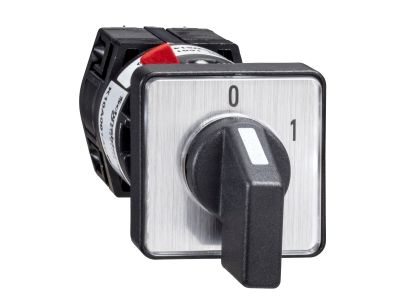

Łącznik krzywkowy Harmony K K10A001ACH to dwupozycyjny łącznik krzywkowy z jednym biegunem (1P) o znamionowym prądzie cieplnym Ith = 10 A. Przeznaczony do montażu przedniego, oferuje dwa położenia łączeniowe (0° i 60°). Dzięki prądowi 10 A umożliwia bezpieczne przełączanie obciążeń w obwodach sterowania i zasilania bez ryzyka przegrzania styków.

• Znamionowy prąd cieplny Ith = 10 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• 2 położenia łączeniowe (0° i 60°) w prawo: Umożliwiają prostą i jednoznaczną zmianę stanu pracy urządzenia w aplikacjach wymagających dwóch stanów (załącz/wyłącz).
• Stopień ochrony IP20 (blok styków) i IP65 (główka napędu) zgodnie z IEC 60529: Gwarantuje ochronę przed dotykiem części niebezpiecznych w rozdzielnicy oraz odporność główki napędu na wnikanie pyłu i wody, co pozwala na montaż w trudniejszych warunkach środowiskowych.
• Montaż przedni: Ułatwia instalację i zapewnia ergonomiczny dostęp do pokrętła, co skraca czas montażu i obsługi.
• Brak blokady dźwigni pokrętła za pomocą kłódki: Pozwala na swobodne przełączanie bez dodatkowych czynności odblokowujących – wersja podstawowa.

Zgodność z Normami

Łącznik krzywkowy K10A001ACH spełnia wymagania normy IEC 60529 w zakresie stopnia ochrony IP (IP20 dla bloku styków, IP65 dla główki napędu). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt należy do gamy Harmony K, znanej z niezawodności i zgodności z międzynarodowymi standardami.

Zastosowanie

Łącznik krzywkowy K10A001ACH znajduje zastosowanie w układach sterowania i rozdzielnicach elektrycznych, gdzie wymagane jest dwupozycyjne przełączanie obwodów.

• Sterowanie odbiornikami energii elektrycznej w maszynach i urządzeniach przemysłowych.
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w celu zmiany stanu pracy.
• Sygnalizacja stanów pracy w szafach sterowniczych i rozdzielnicach.
• Automatyka budynkowa – przełączanie trybów pracy instalacji.

Wskazówki Montażowe

Montaż łącznika krzywkowego K10A001ACH powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu przedniego (na panelu lub obudowie). Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy łącznik krzywkowy K10A001ACH jest podświetlany? Nie, dane produktu nie zawierają informacji o podświetleniu. Jest to łącznik bez elementów świetlnych.
• Jaki stopień ochrony ma łącznik krzywkowy K10A001ACH? Blok styków ma stopień ochrony IP20, natomiast główka napędu IP65 zgodnie z normą IEC 60529.
• Jaki jest tryb pracy styku? Łącznik krzywkowy K10A001ACH działa jako łącznik (przełącznik) z dwoma położeniami 0° i 60°, bez powrotu sprężynowego (brak samopowrotu).
