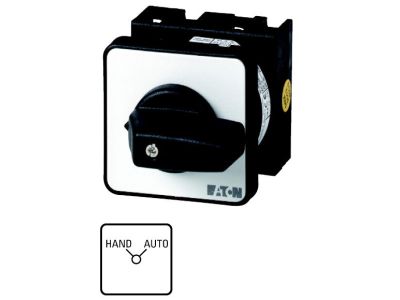

Łącznik krzywkowy 1P, 20A, 6,5kW, H-A, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-1-15451/EZ P/T | 079197 Eaton

Alternatywny kod produktu: T0-1-15451/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T0, model T0-1-15451/EZ P/T (indeks 079197) to jednobiegunowy przełącznik o prądzie znamionowym 20 A, pozwalający na bezpieczne przełączanie obwodów o mocy do 6,5 kW. Zaprojektowany do montażu w otworze o średnicy 22,3 mm, z czarnym pokrętłem i bez funkcji samopowrotu (styk utrzymuje ustawioną pozycję). Schemat łączeń H-A umożliwia realizację podstawowych przełączeń w aplikacjach sterowniczych i energetycznych.

• Liczba biegunów: 1P: Dedykowany do przełączania jednego obwodu, co upraszcza okablowanie w prostych instalacjach sterujących.
• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc przełączania 6,5 kW: Umożliwia bezpośrednie sterowanie odbiornikami o dużej mocy, np. silnikami lub grzałkami.
• Schemat łączeń H-A: Realizuje przełączanie typu 0-1 (wyłącz / załącz) z możliwością łatwej identyfikacji pozycji pokrętła.
• Brak samopowrotu (b/samop): Styk pozostaje w ustawionej pozycji bez konieczności przytrzymywania, co jest wygodne w aplikacjach wymagających stałego stanu załączenia.
• Montaż w otworze 22,3 mm: Standardowy otwór montażowy ułatwia instalację w panelach i szafach sterowniczych.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania dyrektywy niskonapięciowej i oznaczony jest znakiem CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami europejskimi dla łączników krzywkowych, zapewniając bezpieczną eksploatację w warunkach przemysłowych i komercyjnych.

Zastosowanie

Dzięki prądowi 20 A i mocy 6,5 kW łącznik znajduje zastosowanie w sterowaniu maszynami i urządzeniami elektrycznymi, zarówno w przemyśle, jak i w automatyce budynkowej.

• Załączanie i wyłączanie obwodów oświetleniowych lub siłowych o dużym obciążeniu.
• Przełączanie zasilania urządzeń przemysłowych (np. kompresorów, wentylatorów, grzałek).
• Jako wyłącznik główny w małych rozdzielnicach i szafach sterowniczych.
• Sterowanie sygnalizacją i prostymi procesami technologicznymi wymagającymi utrzymania stanu po zadziałaniu.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub płycie czołowej. Mocowanie odbywa się za pomocą elementów dostarczonych przez producenta (zgodnie z dokumentacją techniczną). Przekroje przewodów muszą być dobrane do prądu znamionowego 20 A. Moment dokręcania połączeń śrubowych należy stosować według wartości podanych w dokumentacji producenta.

FAQ

• Czy łącznik krzywkowy 079197 ma funkcję samopowrotu? Nie – model oznaczony jest jako "b/samop", co oznacza, że po przekręceniu pokrętła styk pozostaje w ustawionej pozycji (brak sprężyny powrotnej).
• Jaki jest wymagany otwór montażowy? Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm, typowy dla przełączników krzywkowych serii T0.
• Czy łącznik jest podświetlany? W danych technicznych nie przewidziano podświetlenia. Do sygnalizacji stanu zalecane jest zastosowanie zewnętrznych lamp sygnalizacyjnych montowanych w obwodzie.
