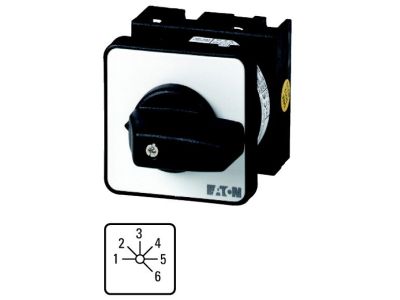

Łącznik krzywkowy 1P, 20A, 6,5kW, 1-6, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-3-8233/EZ P/T | 043599 Eaton

Alternatywny kod produktu: T0-3-8233/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy T0-3-8233/EZ P/T (symbol 043599) to jednobiegunowy przełącznik sterowniczy o znamionowym prądzie ciągłym Iu = 20 A, umożliwiający bezpieczne przełączanie obwodów o mocy do 6,5 kW. Dzięki konstrukcji z 6 stopniami regulacji (45° na stopień) i tabliczce czołowej oznaczonej 1–6, zapewnia przejrzystą i powtarzalną zmianę ustawień. Montowany centralnie w otworze o średnicy 22,3 mm, idealnie nadaje się do zabudowy w pulpitach sterowniczych i rozdzielnicach. Wyposażony w czarne pokrętło i zaciski śrubowe, spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL oraz IEC/EN 60947-3 jako rozłącznik izolacyjny.

• Prąd znamionowy Iu = 20 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – idealny do sterowania silnikami, grzałkami i innymi odbiornikami.
• 6 stopni przełączania (4 × 45°) bez samopowrotu: umożliwia trwałe ustawienie wybranej pozycji (1–6), co zapewnia stabilność konfiguracji bez konieczności ciągłego przytrzymywania.
• Stopień ochrony przodu IP65: odporny na wnikanie pyłu i strumieni wody, co pozwala na stosowanie w wilgotnych i zapylonych środowiskach przemysłowych.
• Brak pozycji 0 (wyłączenia): łącznik nie posiada wyraźnej pozycji wyłączenia – przeznaczony wyłącznie do przełączania między aktywnymi obwodami, zgodnie z oznaczeniem 1–6.
• Montaż centralny w otworze Ø22,3 mm: szybki i pewny montaż w standardowych otworach paneli sterowniczych, bez potrzeby stosowania szyny DIN.

Zgodność z Normami

Łącznik krzywkowy T0-3-8233/EZ P/T spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Ponadto jest zgodny z IEC/EN 60947-3 jako rozłącznik izolacyjny. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Łącznik krzywkowy 1P 20A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i powtarzalne przełączanie obwodów sterowniczych i zasilających. Sprawdza się w automatyce przemysłowej, maszynach produkcyjnych oraz instalacjach budynkowych.

• Sterowanie pracą silników elektrycznych (np. zmiana kierunku obrotów, załączanie kolejnych sekcji).
• Przełączanie zakresów grzałek, pieców oporowych i urządzeń grzewczych o mocy do 6,5 kW.
• Wybór trybów pracy w maszynach (np. nastawianie parametrów procesu, przełączanie między strefami).
• Zastosowanie w pulpitach operatorskich jako element interfejsu sterowniczego, szczególnie przy konieczności wyraźnego oznaczenia pozycji (tabliczka 1–6).

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Łącznik przeznaczony jest do montażu centralnego w otworze o średnicy 22,3 mm – nie wymaga szyny DIN. Przy podłączaniu przewodów stosuj złącza śrubowe dobrane do prądu znamionowego 20 A (zalecany przekrój min. 1,5 mm², max 6 mm²). Moment dokręcania zacisków – zgodnie z danymi podanymi na obudowie lub w karcie katalogowej. Po zamontowaniu upewnij się, że pokrętło obraca się płynnie i zatrzaskuje w każdej z 6 pozycji.

FAQ

• Czy łącznik posiada pozycję wyłączenia (0)? Nie. Łącznik T0-3-8233/EZ ma 6 stopni pracy (1–6) i nie zawiera pozycji 0 (wyłączenia). Służy wyłącznie do przełączania między aktywnymi obwodami.
• Jaki stopień ochrony ma ten łącznik? Stopień ochrony od przodu wynosi IP65 – pyłoszczelny i odporny na strugi wody. Tylna część (zaciskowa) wymaga zabezpieczenia przed wilgocią w obudowie.
• Jaki jest kąt przełączania i tryb pracy styku? Kąt przełączania między kolejnymi pozycjami wynosi 45°. Łącznik jest bez samopowrotu (blokowany) – po ustawieniu pozostaje w wybranej pozycji do czasu ręcznej zmiany.
