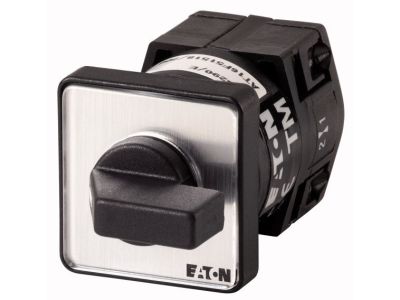

Łącznik krzywkowy 1P, 10A, 3kW, H-0-A, bez samopowrotu, pokrętło czarne, natablicowy, TM-1-15431/E | 025045 Eaton

Alternatywny kod produktu: TM-1-15431/E

Opis i Kluczowe Cechy

Łącznik krzywkowy mini TM-1-15431/E (symbol 025045) to jednobiegunowy przełącznik natablicowy z pokrętłem czarnym, zaprojektowany do pracy w pozycjach H-0-A bez samopowrotu. Urządzenie oferuje prąd znamionowy 10 A i napięcie 500 V, co zapewnia bezpieczne sterowanie obwodami o umiarkowanym obciążeniu. Kompaktowa konstrukcja wielkości TM oszczędza miejsce w rozdzielnicach i panelach sterowniczych.

• Prąd znamionowy 10 A / napięcie 500 V: Umożliwia niezawodne łączenie obwodów o napięciu do 500 V bez ryzyka przegrzania styków, odpowiednie do zastosowań przemysłowych i budowlanych.
• Moc 3 kW: Pozwala na załączanie odbiorników rezystancyjnych o mocy do 3 kW, co wystarcza do sterowania oświetleniem, grzałkami czy małymi silnikami.
• Pozycje H-0-A bez samopowrotu: Dźwignia pozostaje trwale w wybranej pozycji, co gwarantuje stabilne ustawienia pracy bez konieczności ciągłego przytrzymywania.
• Klasa ochrony przód IP65: Chroni wnętrze łącznika przed pyłem i strugami wody z przodu obudowy, dzięki czemu nadaje się do miejsc o podwyższonej wilgotności lub zapyleniu.
• Montaż natablicowy (centralny): Łatwy i szybki montaż w otworze panelu, idealny do szaf sterowniczych, pulpitów i maszyn.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada certyfikat CE, gwarantujący zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki kompaktowej budowie i odporności na warunki zewnętrzne łącznik krzywkowy TM sprawdza się w wielu scenariuszach sterowania ręcznego:

• Sterowanie odbiornikami w przemyśle: Załączanie i wyłączanie maszyn, urządzeń technologicznych, oświetlenia hal produkcyjnych.
• Impulsy do styczników / przekaźników / PLC: Jako przełącznik wyboru trybu pracy (H-0-A) w układach automatyki.
• Sygnalizacja i bezpieczeństwo: Ustawianie stanów pracy (np. załączone / wyłączone / rezerwa) w systemach alarmowych i sygnalizacyjnych.
• Automatyka budynkowa i technika budowlana: Sterowanie wentylacją, ogrzewaniem, bramami – w miejscach wymagających prostego, ręcznego przełączania.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w otworze panelu (montaż natablicowy, centralny) – wymiary otworu należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów dopasuj do prądu 10 A (zalecany min. 1,5 mm²). Momenty dokręcania zacisków stosuj według zaleceń producenta. Po zakończeniu montażu sprawdź poprawność działania przełącznika w każdej pozycji.

FAQ

• Czy łącznik jest podświetlany? Nie, pokrętło jest czarne, bez elementów podświetlających. Łącznik nie posiada wbudowanego wskaźnika LED.
• Jaki jest stopień ochrony? Klasa ochrony dotyczy wyłącznie przodu obudowy i wynosi IP65. Tył urządzenia jest chroniony w mniejszym stopniu (typowe IP20 w rozdzielnicy), dlatego należy zadbać o odpowiednie zabezpieczenie całej instalacji.
• Jak działa tryb pracy styku? Styk pracuje w układzie H-0-A bez samopowrotu – po przełączeniu dźwignia pozostaje w wybranej pozycji (H, 0 lub A) aż do ręcznej zmiany. Nie ma automatycznego powrotu do pozycji spoczynkowej.
