Łącznik krzywkowy 1P, 10A, 3kW, H-0-A, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-1-15431/EZ P/T | 000691 Eaton

Alternatywny kod produktu: TM-1-15431/EZ

Opis i Kluczowe Cechy

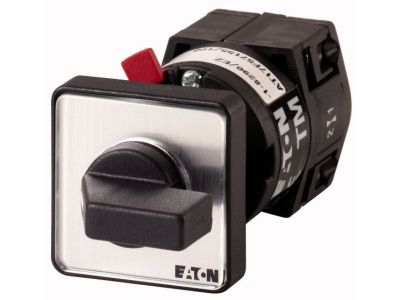

Łącznik krzywkowy 1P (jednobiegunowy) o symbolu 000691, przeznaczony do wbudowania w otwór o średnicy 22,3 mm. Urządzenie posiada pokrętło czarne z krótkim piórkiem, a jego kompaktowa konstrukcja TM ułatwia montaż centralny. Prąd znamionowy 10 A i napięcie 500 V zapewniają bezpieczną pracę w obwodach o mocy do 3 kW, a stopień ochrony przodu IP65 chroni przed pyłem i wilgocią. Łącznik oferuje trzy pozycje przełączania: H-0-A, bez samopowrotu (zatrzask).

• Prąd znamionowy 10 A: gwarantuje bezpieczne przewodzenie prądu bez ryzyka przegrzania styków w standardowych obwodach sterowniczych i zasilających.
• Napięcie znamionowe 500 V / moc 3 kW: umożliwia sterowanie odbiornikami o znacznej mocy przy zachowaniu rezerwy napięciowej.
• Klasa ochrony przodu IP65: odporność na pył i strugi wody – idealna do zastosowań w trudnych warunkach przemysłowych i budowlanych.
• Trzy pozycje przełączania H-0-A (bez samopowrotu): umożliwia wybór kierunku obrotów lub dwóch niezależnych obwodów z wyraźną pozycją zerową.
• Kompaktowa konstrukcja TM i montaż w otworze 22,3 mm: oszczędza miejsce w rozdzielnicach i pulpitach sterowniczych, ułatwia szybki montaż.

Zgodność z Normami

Łącznik krzywkowy 000691 został zaprojektowany i wykonany zgodnie z normą IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Dzięki kompaktowym wymiarom, odporności na wilgoć i możliwości przełączania w trzech położeniach, łącznik krzywkowy TM znajduje zastosowanie w sterowaniu maszyn i urządzeń:

• Sterowanie silnikami elektrycznymi (np. lewo-prawo-stop) w małych maszynach produkcyjnych.
• Ręczne przełączanie obwodów w narzędziach i sprzęcie budowlanym.
• Zasilanie odbiorników o mocy do 3 kW w warsztatach i instalacjach tymczasowych.
• Syndrom rozdzielni automatyki – wybór trybu pracy urządzeń (automatyczne/ręczne/wyłączone).

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm (panel lub płyta czołowa). Przekrój przewodów należy dobrać do prądu znamionowego 10 A, a moment dokręcania zacisków dostosować do dokumentacji producenta. Po zamontowaniu upewnij się, że pokrętło działa płynnie i blokuje się w każdej pozycji.

FAQ

• Jaki jest stopień ochrony łącznika? Przód łącznika posiada klasę ochrony IP65, czyli jest pyłoszczelny i odporny na strugi wody. Tylna część (wewnątrz rozdzielnicy) nie jest chroniona – zalecany montaż w obudowie o odpowiednim IP.
• Czy łącznik ma podświetlenie? Nie, łącznik nie jest wyposażony w podświetlenie. Pozycję przełącznika rozpoznaje się po położeniu pokrętła.
• Jaki tryb pracy ma styk – czy jest samopowrotny? Styk pracuje w trybie zatrzaskowym (bez samopowrotu). Oznacza to, że po przestawieniu pokrętła w wybraną pozycję (H, 0 lub A) pozostaje ona ustalona do momentu ręcznej zmiany.
