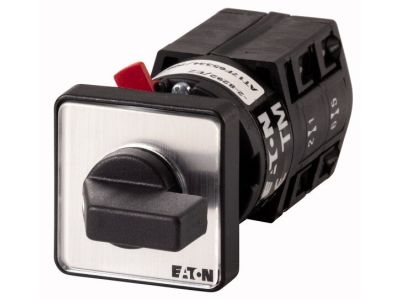

Łącznik krzywkowy 1P, 10A, 3kW, 1-4, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-2-8231/EZ P/T | 000700 Eaton

Alternatywny kod produktu: TM-2-8231/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy mini TM-2-8231/EZ P/T to kompaktowy 1-biegunowy przełącznik o prądzie znamionowym 10 A i napięciu 500 V, z mocą łączeniową 3 kW. Przystosowany do montażu w otworze 22,3 mm, wyposażony w czarne pokrętło z krótkim piórkiem. Umożliwia przełączanie w 4 pozycjach bez samopowrotu, co zapewnia stabilne ustawienie wybranego trybu pracy. Stopień ochrony przodu IP65 gwarantuje odporność na kurz i wilgoć, dzięki czemu sprawdza się w trudnych warunkach przemysłowych.

• Prąd znamionowy 10 A / moc łączeniowa 3 kW: Bezpieczna praca w obwodach średniego obciążenia, np. sterowanie silnikami lub nagrzewnicami, bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V: Wysoka odporność elektryczna umożliwiająca stosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Stopień ochrony przodu IP65: Pyłoszczelność i ochrona przed strugami wody – idealny do wilgotnych i zapylonych środowisk.
• 4 pozycje przełączania, brak samopowrotu: Precyzyjne ustawienie stałego trybu pracy bez ryzyka przypadkowej zmiany pozycji.
• Montaż centralny w otworze 22,3 mm: Szybki i łatwy montaż w panelach sterowniczych, zgodny z typowymi standardami otworów.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego przeznaczenie do pracy w obwodach rozłączających i przełączających. Produkt posiada certyfikat CE.

Zastosowanie

Dzięki kompaktowej budowie i wysokiej odporności na warunki środowiskowe, łącznik TM-2-8231/EZ P/T znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne przełączanie obwodów elektrycznych z zachowaniem niezawodności.

• Sterowanie maszynami przemysłowymi – wybór trybu pracy (np. ręczny / automatyczny).
• Przełączanie obwodów oświetleniowych w halach produkcyjnych i warsztatach.
• Sygnalizacja i wybór źródła zasilania w rozdzielnicach sterowniczych.
• Panele sterownicze wentylacji, klimatyzacji i techniki budowlanej.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik montuje się centralnie w otworze o średnicy 22,3 mm na panelu o odpowiedniej grubości. Należy stosować przewody o przekroju dostosowanym do prądu 10 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dla zachowania klasy IP65 zaleca się używanie odpowiednich uszczelek i osłon.

FAQ

• Czy łącznik ma samopowrót? Nie, jest to łącznik bez samopowrotu – styk pozostaje w ustawionej pozycji do momentu ręcznego przełączenia.
• Jaki jest stopień ochrony obudowy przodu? Stopień ochrony przodu wynosi IP65, co oznacza pełną pyłoszczelność i ochronę przed strugami wody.
• Do jakich obwodów mogę użyć tego łącznika? Łącznik przeznaczony jest do obwodów do 500 V i 10 A, np. do sterowania odbiornikami jednofazowymi – silnikami, grzałkami, oświetleniem. Moc łączeniowa wynosi 3 kW.
