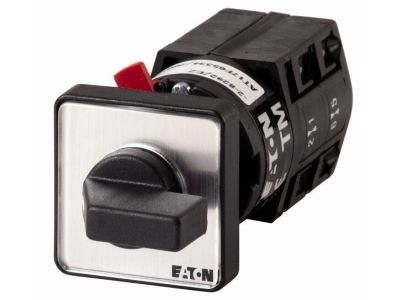

Łącznik krzywkowy 1P, 10A, 3kW, 1-3, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-2-8230/EZ P/T | 000701 Eaton

Alternatywny kod produktu: TM-2-8230/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy TM-2-8230/EZ P/T to jednobiegunowy przełącznik sterowniczy o prądzie ciągłym Iu = 10 A i mocy 3 kW, przeznaczony do pracy w trzech pozycjach (1–3) bez pozycji wyłączenia. Wyposażony w czarne pokrętło z tabliczką czołową, montowany centralnie w otworze o średnicy 22,3 mm. Dzięki kątowi przełączania 60° i przebiegowi bez samopowrotu zapewnia wyraźną, stabilną zmianę stanu.

• Znamionowy prąd ciągły Iu = 10 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Moc łączeniowa 3 kW: pozwala sterować odbiornikami o dużej mocy, takimi jak silniki czy grzałki.
• 3-stopniowa regulacja (pozycje 1–3): daje możliwość wyboru jednego z trzech stanów roboczych, np. różnych prędkości lub zakresów.
• Kąt przełączania 60°: zapewnia wyraźne, mechaniczne wyczucie zmiany pozycji, co ułatwia obsługę.
• Przebieg łączenia bez samopowrotu: łącznik utrzymuje wybraną pozycję bez konieczności przytrzymywania – idealny do zadań, które wymagają stałego ustawienia.
• Stopień ochrony przodu IP65: odporność na pył i strugi wody, co gwarantuje niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, a także posiada certyfikaty CSA i UL. Ponadto przełącznik pomocniczy jest zgodny z IEC/EN 60947-5-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach sterowniczych.

Zastosowanie

Dzięki trzem pozycjom roboczym i brakowi samopowrotu łącznik krzywkowy TM-2-8230/EZ P/T znajduje szerokie zastosowanie w przemyśle i automatyce budynkowej – wszędzie tam, gdzie potrzebna jest stała zmiana stanu bez automatycznego powrotu.

• Sterowanie pracą urządzeń przemysłowych – wybór jednego z trzech trybów pracy (np. prędkości obrotowej, stopnia grzania).
• Przełączanie zakresów w maszynach produkcyjnych – zmiana parametrów bez konieczności odłączania zasilania.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub ogrzewaniem w trzech stopniach.
• Zastosowania w szafach rozdzielczych – jako łącznik zakresowy do wyboru obwodu pomiarowego lub sygnalizacyjnego.

Wskazówki Montażowe

Montaż łącznika krzywkowego TM-2-8230/EZ P/T może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenie montuje się centralnie w otworze o średnicy 22,3 mm. Moment dokręcania zacisków śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając znamionowy prąd ciągły 10 A.

FAQ

• Czy łącznik jest wyposażony w podświetlenie? Nie, łącznik TM-2-8230/EZ P/T nie posiada podświetlenia – jego obsługa opiera się na mechanicznym położeniu pokrętła.
• Jaki jest stopień ochrony łącznika? Przód łącznika ma stopień ochrony IP65 – jest odporny na zapylenie i strugi wody. Tył urządzenia (w części montażowej) ma standardowy stopień ochrony typowy dla aparatury w rozdzielnicy.
• Czy łącznik ma funkcję samopowrotu? Nie, przebieg łączenia jest bez samopowrotu – łącznik pozostaje w ustawionej pozycji (1, 2 lub 3) aż do ręcznego przełączenia. Nie posiada też pozycji wyłączenia (0).
