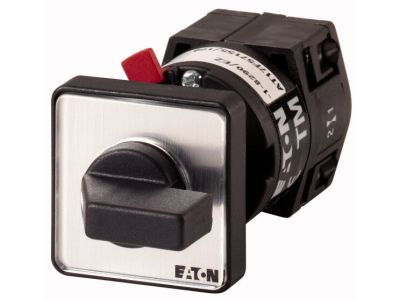

Łącznik krzywkowy 1P, 10A, 3kW, 1-2, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-1-8220/EZ P/T | 000692 Eaton

Alternatywny kod produktu: TM-1-8220/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy mini TM-1-8220/EZ P/T (nr kat. 000692) to jednobiegunowy łącznik o prądzie znamionowym 10 A i napięciu 500 V, przystosowany do mocy 3 kW. Wyposażony w czarne pokrętło, zapewnia klasę ochrony przodu IP65 oraz montaż centralny w otworze 22,3 mm. Konstrukcja pozbawiona samopowrotu (b/samop) sprawia, że łącznik utrzymuje ustawioną pozycję. Produkt wykonany zgodnie z normą IEC/EN60947-3.

• Prąd znamionowy 10 A / napięcie 500 V / moc 3 kW: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Klasa ochrony przodu IP65: Chroni przed wnikaniem pyłu i wody, co gwarantuje niezawodność w trudnych warunkach przemysłowych.
• Brak samopowrotu (b/samop): Łącznik pozostaje w zadanej pozycji, idealny do aplikacji wymagających stałego załączenia lub wyłączenia.
• Montaż w otworze 22,3 mm: Kompaktowa obudowa umożliwia łatwy montaż w standardowych wycięciach paneli i szaf sterowniczych.
• Zgodność z IEC/EN60947-3: Spełnia wymagania normy dla łączników krzywkowych, zapewniając bezpieczeństwo i kompatybilność w instalacjach.

Zgodność z Normami

Łącznik krzywkowy TM-1-8220/EZ P/T został zaprojektowany i wyprodukowany zgodnie z normą IEC/EN60947-3, dotyczącą łączników krzywkowych stosowanych w przemyśle. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki swojej uniwersalności i solidnej konstrukcji łącznik sprawdza się w różnorodnych zastosowaniach przemysłowych, budowlanych i w pracach ręcznych.

• Sterowanie oświetleniem, maszynami i urządzeniami w halach produkcyjnych oraz magazynach.
• Przełączanie obwodów zasilania w rozdzielnicach i pulpitach sterowniczych.
• Zastosowanie w technice budowlanej, np. w systemach wentylacji, ogrzewania i pomp.
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Łącznik przeznaczony jest do montażu centralnego w otworze o średnicy 22,3 mm na panelu lub puszce. Połączenia elektryczne należy wykonać przewodami o przekroju dostosowanym do prądu 10 A, a moment dokręcania zacisków – zgodnie z danymi producenta. W przypadku montażu w strefach wilgotnych trzeba zadbać o uszczelnienie otworu, aby zachować klasę ochrony przodu IP65.

FAQ

• Czy łącznik jest podświetlany? W danych produktu nie ma informacji o podświetleniu. Łącznik nie jest wyposażony w diodę LED ani inne źródło światła.
• Jaki jest stopień ochrony łącznika? Klasa ochrony przodu wynosi IP65 – łącznik jest odporny na pył i strumienie wody. Tylna część (strefa styków) nie jest chroniona – wymaga zamontowania w szczelnej obudowie lub rozdzielnicy.
• Jaki jest tryb pracy styku – samopowrotny czy z pamięcią? Łącznik nie posiada funkcji samopowrotu (oznaczenie b/samop). Po ustawieniu pokrętła pozostaje w danej pozycji, co jest pożądane w aplikacjach wymagających stałego stanu załączenia lub wyłączenia.
