Łącznik krzywkowy 1P, 10A, 3kW, 1-0-2, bez samopowrotu, pokrętło czarne, natablicowy, TM-1-8210/E P/T | 096234 Eaton

Alternatywny kod produktu: TM-1-8210/E

Opis i Kluczowe Cechy

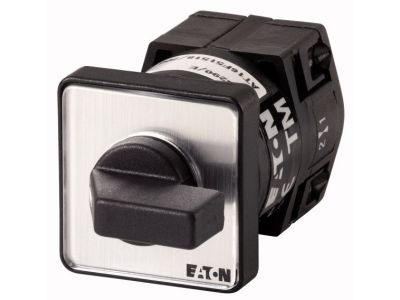

Łącznik krzywkowy mini TM-1-8210/E P/T (symbol 096234) to 1-biegunowy przełącznik obrotowy o pozycjach 1-0-2, bez samopowrotu. Przystosowany do pracy przy prądzie znamionowym 10 A, napięciu 500 V i mocy 3 kW. Posiada klasę ochrony przód IP65 oraz kompaktową obudowę wielkości TM z pokrętłem czarnym z krótkim piórkiem. Montaż natablicowy (centralny otwór) ułatwia instalację w pulpitach i rozdzielnicach.

• Prąd znamionowy 10 A: umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V: zapewnia wysoką izolację i niezawodność w instalacjach przemysłowych.
• Moc 3 kW: odpowiedni do sterowania odbiornikami o mocy do 3 kW.
• Klasa ochrony przód IP65: odporny na pył i wilgoć od strony czołowej – idealny do środowisk o podwyższonej wilgotności (hale produkcyjne, obudowy zewnętrzne).
• Pozycje 1-0-2 bez samopowrotu: stałe utrzymanie wybranej pozycji (1 lub 2) do czasu ręcznej zmiany, co daje jednoznaczną kontrolę nad obwodem.

Zgodność z Normami

Łącznik krzywkowy jest zgodny z wymaganiami normy IEC/EN 60947-3. Posiada certyfikat CE potwierdzający dopuszczenie do obrotu na rynku europejskim.

Zastosowanie

Łącznik krzywkowy TM-1-8210/E P/T przeznaczony jest do ręcznego przełączania obwodów elektrycznych w instalacjach przemysłowych, maszynach oraz technice budowlanej. Dzięki kompaktowej budowie i montażowi natablicowemu (centralny otwór) sprawdza się w rozdzielnicach, szafach sterowniczych i pulpitach operatorskich.

• Sterowanie pracą silników i odbiorników o mocy do 3 kW – przełączanie między źródłami zasilania lub obciążeniami (pozycje 1 i 2).
• Wybór trybu pracy maszyn – np. przełączanie pomiędzy pracą automatyczną a ręczną (1-0-2).
• Główny wyłącznik lub przełącznik funkcji w tablicach rozdzielczych i szafach sterowniczych.
• Zastosowanie w przemyśle, pracach ręcznych oraz technice budowlanej – szczególnie w miejscach narażonych na pył i wilgoć (dzięki IP65 od czoła).

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się w otworze panelu (montaż natablicowy centralny) – wymiary otworu zgodnie z dokumentacją techniczną producenta. Przewody podłączaj do zacisków śrubowych, stosując odpowiedni przekrój dobrany do prądu 10 A i napięcia 500 V. Moment dokręcania śrub zaciskowych – zgodnie z danymi podanymi w karcie katalogowej producenta. Po zamontowaniu sprawdź poprawność działania przełącznika we wszystkich pozycjach (1, 0, 2).

FAQ

• Czy łącznik jest podświetlany? Nie, model TM-1-8210/E P/T nie posiada podświetlenia. Pokrętło jest czarne, bez elementów LED. W razie potrzeby sygnalizacji stanu należy zastosować dodatkowe lampki sygnalizacyjne.
• Jaki stopień ochrony ma łącznik? Od strony czołowej (panel) klasa ochrony IP65 – odporny na pył i strumienie wody. Tył obudowy (część za panelem) posiada niższy stopień ochrony, typowy dla aparatury montowanej wewnątrz rozdzielnic.
• Czy łącznik jest samopowrotny? Nie, łącznik nie jest samopowrotny (oznaczenie "b/samop"). Po przekręceniu pokrętła w pozycję 1 lub 2 pozostaje w tej pozycji aż do ręcznej zmiany. Pozycja 0 jest pozycją centralną spoczynkową.
