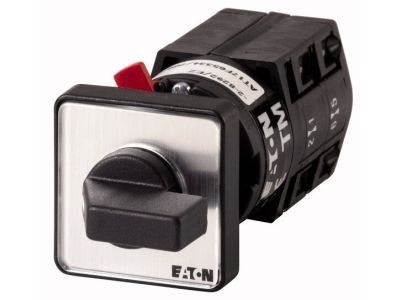

Łącznik krzywkowy 1P, 10A, 3kW, 0-9, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, TM-2-8550/EZ P/T | 000699 Eaton

Alternatywny kod produktu: TM-2-8550/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy serii TM, symbol TM-2-8550/EZ P/T (nr katalogowy 000699), przeznaczony do sterowania w układach niskiego napięcia. Posiada jeden biegun, prąd znamionowy 10A i napięcie znamionowe 500V, co umożliwia bezpieczne łączenie obwodów o znacznej mocy (3 kW) bez ryzyka przeciążeń styków. Aparat oferuje 9 pozycji przełączania (0–9), a czarne pokrętło z krótkim piórkiem zapewnia wygodną obsługę w montażu centralnym – w otworze o średnicy 22,3 mm. Stopień ochrony IP65 od frontu gwarantuje odporność na wilgoć i pyły w trudnych warunkach przemysłowych.

• Prąd znamionowy 10A / napięcie 500V: gwarantuje bezpieczną pracę w obwodach sterowniczych i silnikowych 3 kW, eliminując ryzyko przegrzania styków.
• 9 pozycji przełączania (0–9): umożliwia precyzyjną selekcję stanów pracy, idealną w wielopozycyjnych układach sterowania.
• Stopień ochrony IP65 od frontu: chroni wnętrze przed wilgocią i zapyleniem, dzięki czemu łącznik może być instalowany w obudowach narażonych na zabrudzenia i ochlapania.
• Montaż w otworze 22,3 mm (panelowy): zapewnia łatwą integrację z typowymi obudowami i panelami operatorskimi, bez konieczności stosowania szyny DIN.
• Tryb bez samopowrotu (b/samop): utrzymuje wybraną pozycję po przełączeniu – bez ryzyka przypadkowej zmiany stanu, co jest wymagane w aplikacjach pamiętających ostatnią komendę.

Zgodność z Normami

Łącznik został zaprojektowany i wyprodukowany zgodnie z normą IEC/EN 60947-3, co potwierdza jego przydatność do odłączania i przełączania obwodów w instalacjach niskiego napięcia. Aparat posiada oznaczenie CE.

Zastosowanie

Łącznik krzywkowy TM-2-8550/EZ P/T sprawdza się w różnorodnych aplikacjach przemysłowych i budowlanych, gdzie wymagane jest ręczne przełączanie stanów z pamięcią pozycji.

• Sterowanie odbiornikami (np. oświetlenie, wentylatory, pompy) w trybie wielopozycyjnym – 9 stopni regulacji.
• Wybór zakresów pracy w maszynach i urządzeniach (np. zmiana prędkości, kierunku obrotów) – odpowiedni do współpracy ze stycznikami i przekaźnikami.
• Sygnalizacja położenia w szafach sterowniczych – przejrzysty wybór funkcji w systemach automatyki.
• Zastosowania w technice budowlanej i warsztatowej – odporny na trudne warunki dzięki IP65.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez personel z uprawnieniami SEP (kwalifikacje E lub D). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Aparat przeznaczony jest do montażu panelowego – w otworze o średnicy 22,3 mm; należy go osadzić w obudowie i zamocować za pomocą nakrętki. Przekrój przewodów dobierz do obciążenia (min. 1,5 mm² dla 10A). Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zalecany moment 0,5–0,8 Nm). Zachowaj szczelność uszczelki IP65 – po instalacji upewnij się, że pokrętło i uszczelka nie są uszkodzone.

FAQ

• Czy łącznik ma podświetlenie? Nie, łącznik krzywkowy TM-2-8550/EZ P/T nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu zalecamy dodatkowe lampki w obwodzie.
• Jaki stopień ochrony ma przód łącznika? Przód aparatu zabezpieczony jest w stopniu IP65, co oznacza całkowitą ochronę przed pyłem i odporność na działanie strumieni wody. Tylna część (wewnątrz obudowy) nie jest objęta tym stopniem ochrony – montuj go w szczelnej obudowie.
• Czy styk w tym łączniku jest samopowrotny? Nie, styk działa w trybie bez samopowrotu (b/samop) – po wybraniu pozycji pozostaje w niej do momentu ręcznej zmiany. To rozwiązanie stosuje się np. w przełącznikach zakresów, gdzie ostatnia komenda ma być pamiętana.
