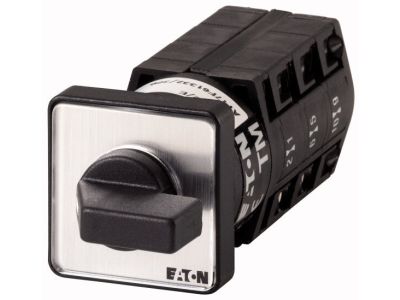

Łącznik krzywkowy 1P, 10A, 3kW, 0-6, bez samopowrotu, pokrętło czarne, natablicowy, TM-3-8244/E P/T | 081997 Eaton

Alternatywny kod produktu: TM-3-8244/E

Opis i Kluczowe Cechy

Łącznik krzywkowy mini TM-3-8244/E P/T (symbol 081997) to jednobiegunowy przełącznik o znamionowym prądzie 10 A i napięciu 500 V, umożliwiający załączanie mocy do 3 kW. Posiada 7 pozycji roboczych (0‑6) bez samopowrotu – po ustawieniu pokrętło pozostaje w wybranej pozycji. Wykonany w technologii natablicowej z przednim stopniem ochrony IP65, odporny na pyły i wilgoć w typowych warunkach przemysłowych. Kompaktowa konstrukcja serii TM ułatwia zabudowę w panelach sterowniczych.

• Prąd znamionowy 10 A / moc 3 kW: bezpieczne sterowanie odbiornikami o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V: wysoki margines bezpieczeństwa w instalacjach przemysłowych i budowlanych.
• 7 pozycji przełączania (0‑6): elastyczna konfiguracja – od wyłączenia (pozycja 0) po sześć stanów roboczych.
• Brak samopowrotu (zatrzask): utrzymanie wybranej pozycji bez ciągłego nacisku, idealne do trybów pracy maszyn.
• Stopień ochrony przodu IP65: odporność na pył i strugi wody – niezawodne działanie w trudnych warunkach przemysłowych.

Zgodność z Normami

Łącznik krzywkowy TM-3-8244/E P/T spełnia wymagania normy IEC/EN 60947‑3 dotyczącej łączników, odłączników i przełączników sterowniczych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Uniwersalny łącznik krzywkowy przeznaczony do ręcznego sterowania obwodami elektrycznymi w przemyśle, maszynach i technice budowlanej. Dzięki 7‑pozycyjnemu zakresowi i IP65 z przodu sprawdza się w panelach operatorskich oraz w aplikacjach wymagających odpornej obudowy.

• Przełączanie trybów pracy maszyn (np. ręczny/automatyczny/pauza).
• Wybór zakresów prędkości, temperatur lub innych nastaw w urządzeniach przemysłowych.
• Sterowanie obwodami oświetleniowymi, grzewczymi lub wentylacyjnymi w instalacjach budowlanych.
• Jako przełącznik główny lub funkcyjny w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż łącznika musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montowane jest natablicowo w wycięciu panelu o odpowiedniej średnicy (zgodnie z dokumentacją producenta). Połączeń dokonuj przewodami o przekroju dobranym do prądu 10 A. Moment dokręcania zacisków oraz zalecane parametry montażowe stosuj według instrukcji producenta.

FAQ

• Czy łącznik ma podświetlenie? Nie, model TM-3-8244/E P/T wyposażony jest w czarne pokrętło bez elementu LED – podświetlenie nie jest dostępne w tym wariancie.
• Jaki jest stopień ochrony całego urządzenia? Producent podaje stopień ochrony IP65 wyłącznie dla przedniej części (przód panelu). Tył łącznika należy chronić przed wilgocią i pyłem poprzez zabudowę w szczelnej obudowie rozdzielnicy.
• Czy przełącznik posiada funkcję samopowrotu? Nie – jest to łącznik bez samopowrotu (zatrzaskowy). Po zwolnieniu pokrętła pozostaje ono w ustawionej pozycji, co zapewnia stabilne działanie bez potrzeby ciągłego przytrzymywania.
