Łącznik krzywkowy 1P, 10A, 3kW, 0-1, pokrętło czarne, natablicowy, TM-1-8290/E | 070131 Eaton

Alternatywny kod produktu: TM-1-8290/E

Opis i Kluczowe Cechy

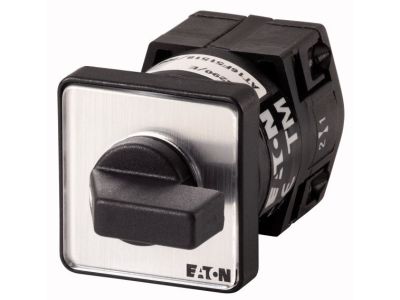

Łącznik krzywkowy TM-1-8290/E (symbol 070131) to jednobiegunowy przełącznik pozycyjny 0-1 przeznaczony do montażu natablicowego. Wyposażony w czarne pokrętło z krótkim piórkiem, zapewnia pewną i ergonomiczną obsługę. Dzięki prądowi znamionowemu 10 A i napięciu 500 V umożliwia bezpieczne przełączanie obwodów w aplikacjach przemysłowych. Stopień ochrony IP65 od strony czołowej gwarantuje odporność na warunki środowiskowe w miejscu montażu.

• Prąd znamionowy 10 A / napięcie 500 V: Praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, zgodna z parametrami sieci przemysłowych.
• IP65 od przodu: Odporność na pył i strugi wody – komponent może być montowany w panelach narażonych na wilgoć lub zabrudzenia.
• Pokrętło czarne z krótkim piórkiem: Wyraźna pozycja 0-1, łatwa identyfikacja stanu łącznika oraz komfortowa obsługa nawet w rękawicach.
• Montaż natablicowy (centralny): Szybkie wbudowanie w otwór panelu – oszczędność miejsca i prosta integracja z pulpitem sterowniczym.
• Kompaktowa konstrukcja mini TM: Małe wymiary ułatwiające instalację w rozdzielnicach i szafkach o ograniczonej przestrzeni.

Zgodność z Normami

Łącznik został zaprojektowany i wykonany zgodnie z normą IEC/EN 60947‑3, co potwierdza jego przydatność do zastosowań w przemysłowych obwodach sterowniczych i rozdzielczych. Posiada certyfikację CE umożliwiającą wprowadzenie do obrotu na terenie Unii Europejskiej.

Zastosowanie

Dzięki niezawodnej konstrukcji i parametrom elektrycznym łącznik krzywkowy TM-1-8290/E sprawdza się w ręcznym przełączaniu obwodów w środowisku przemysłowym. Typowe scenariusze użycia to:

• Ręczne załączanie/wyłączanie maszyn i urządzeń produkcyjnych.
• Sterowanie pracą silników elektrycznych (przełącznik główny On/Off).
• Wybiórcze odcinanie zasilania w szafach sterowniczych i rozdzielnicach.
• Jako element tablic synoptycznych i pulpitów operatorskich w automatyce budynkowej (sterowanie oświetleniem, wentylacją).

Wskazówki Montażowe

Montaż i podłączenie łącznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do montażu natablicowego (centralny otwór w panelu) – należy je osadzić i dokręcić zgodnie z instrukcją producenta. Przekrój przewodów doprowadzających dobrać do prądu znamionowego 10 A oraz obowiązujących przepisów. Po zakończeniu prac zaleca się sprawdzenie poprawności działania łącznika przed włączeniem napięcia.

FAQ

• Jaki stopień ochrony ma ten łącznik? Od strony czołowej (przód z pokrętłem) posiada stopień ochrony IP65 – jest odporny na pył oraz wodę pryskającą (np. zmywanie). Tylna część (zaciski) nie jest objęta tą klasą, dlatego montaż należy wykonać w szczelnej szafie lub puszce.
• Czy łącznik jest zgodny z normami bezpieczeństwa? Tak, został zaprojektowany zgodnie z normą IEC/EN 60947‑3, która określa wymagania dla łączników krzywkowych w obwodach przemysłowych.
• Jakie pozycje przełączania oferuje pokrętło? Pokrętło umożliwia ustawienie dwóch stanów: 0 (wyłączenie) i 1 (załączenie), co odpowiada funkcji przełącznika On/Off.
