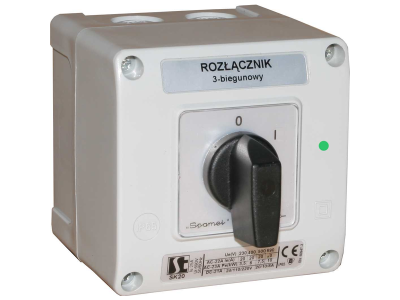

Łącznik krzywkowy 16A, w obudowie OB11 z lampką | SK16-1.825\OB11/L Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK16‑1.825\OB11/L to obrotowy łącznik wielotorowy o prądzie znamionowym 16 A, zamknięty w trwałej obudowie OB11 z wbudowaną lampką sygnalizacyjną. Przeznaczony do załączania i wyłączania obwodów niskiego napięcia w warunkach przemysłowych. Dzięki segmentowej budowie z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealny do sterowania silnikami, grzałkami i innymi odbiornikami.
• Obudowa OB11 z lampką: kompaktowa, szczelna obudowa z wbudowanym wskaźnikiem świetlnym ułatwia szybką identyfikację stanu łącznika (załączony/wyłączony).
• Segmentowa budowa z podwójnymi krzywkami: elastyczne programowanie dowolnych schematów łączeń – możliwość uzyskania wielu pozycji pokrętła (zależnie od zastosowanej zębatki).
• Szeroki zakres temperatur pracy -40…+70°C: niezawodne działanie zarówno w mroźnych halach, jak i w gorącym otoczeniu maszyn.
• Stopień ochrony IP20: zwiększa bezpieczeństwo instalatora i chroni przed przypadkowym dotknięciem elementów pod napięciem w rozdzielnicy.

Zgodność z Normami

Łącznik spełnia wymagania norm PN‑EN 60947‑3 oraz IEC 60947‑3 dla łączników, rozłączników i przełączników niskiego napięcia. Ponadto został przebadany pod kątem odporności na wstrząsy, udary, wilgotne gorąco oraz mgłę solną według norm serii IEC 60068‑2. Posiada certyfikat CE.

Zastosowanie

Łącznik krzywkowy SK16‑1.825\OB11/L sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne, ręczne przełączanie obwodów w warunkach przemysłowych.

• Jako wyłącznik główny lub odłącznik w szafach sterowniczych i rozdzielnicach.
• Do przełączania trybów pracy maszyn (np. ręczny/automatyczny) w instalacjach przemysłowych.
• W obwodach sterowania silnikami, grzałkami, oświetleniem – zwłaszcza przy konieczności wizualnej sygnalizacji stanu.
• W automatyce budynkowej i systemach dystrybucji energii, gdzie wymagana jest prosta, mechaniczna kontrola obwodów.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Obudowa OB11 przystosowana jest do montażu na panelu lub w puszce – szczegółowy sposób mocowania określa dokumentacja producenta. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z instrukcją, uwzględniając prąd znamionowy 16 A.

FAQ

• Czy łącznik posiada podświetlenie LED? Obudowa OB11 w tym wariancie wyposażona jest w lampkę sygnalizacyjną. Aby poznać typ źródła światła (LED, neonówka) oraz napięcie zasilania lampki, należy sprawdzić dokumentację techniczną konkretnego egzemplarza.
• Jaki jest stopień ochrony łącznika? Łącznik w obudowie OB11 ma stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy ≥12,5 mm i brak ochrony przed wodą. Nadaje się do stosowania w suchych pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przemysłowy).
• W jakim trybie pracy działa łącznik? Jest to obrotowy łącznik krzywkowy wielotorowy, który może pracować jako wyłącznik, rozłącznik lub przełącznik sterowniczy – w zależności od skonfigurowanego programu łączeń.
