Łącznik krzywkowy 16A, przełącznik 1-0-2 (3 - biegunowy), w obudowie OB2, | ŁK16R-3.8380\OB2 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy oznaczony symbolem ŁK16R-3.8380\OB2 to przełącznik 1-0-2 o trzech biegunach, zaprojektowany do mechanicznego załączania i rozłączania prądów do 16 A. Montowany w obudowie OB2, umożliwia realizację określonych programów łączeń w funkcji obrotu pokrętła. Przeznaczony do pracy w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – aplikacje przemysłowe) w temperaturze -40…+70°C.

• Prąd znamionowy 16 A: gwarantuje bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Przełącznik 1-0-2 (3 bieguny): umożliwia wybór między dwoma niezależnymi obwodami (pozycje 1 i 2) oraz całkowite odłączenie (pozycja 0).
• Segmentowa budowa z podwójnymi krzywkami: pozwala na swobodne tworzenie dowolnych programów łączeń w zależności od kąta obrotu pokrętła napędu.

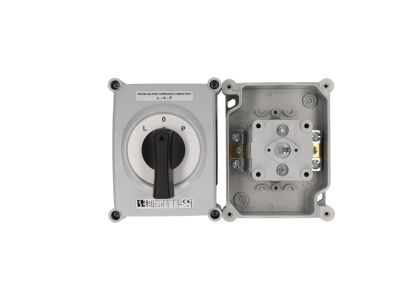

• Obudowa OB2: zapewnia mechaniczną ochronę i izolację aparatu, ułatwia montaż w instalacjach niskiego napięcia.
• Szeroki zakres temperatur pracy (-40…+70°C): umożliwia zastosowanie w trudnych warunkach środowiskowych, typowych dla obiektów przemysłowych.

Zgodność z Normami

Łącznik krzywkowy ŁK16R-3.8380\OB2 spełnia wymagania normy PN-EN60947-3 oraz IEC 60947-3. Dodatkowo został zweryfikowany pod kątem odporności środowiskowej zgodnie z normami: IEC 60068-2-6 (wibracje), IEC 60068-2-27 (udary), IEC 60068-2-2 (suche gorąco), IEC 60068-2-1 (zimno), IEC 60068-2-30 (wilgotne gorąco) oraz IEC 60068-2-52 (mgła solna). Posiada certyfikat CE.

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie wszędzie tam, gdzie niezbędna jest ręczna zmiana konfiguracji obwodów elektrycznych z zachowaniem wysokiej niezawodności mechanicznej.

• Przełączanie źródeł zasilania w rozdzielnicach przemysłowych (np. między siecią a agregatem).
• Sterowanie trybami pracy maszyn i urządzeń (np. wybór kierunku obrotów silnika).
• Rozłączanie obwodów w celach serwisowych i bezpieczeństwa – jako wyłącznik odcinający.
• Wykorzystanie w układach automatyki budynkowej jako łącznik sterowniczy do przełączania obwodów pomocniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy łączniku powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu w obudowie OB2 na szynie TH35 (DIN) lub w płycie pulpitu (w zależności od wersji). Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją producenta. Nie przekraczać parametrów znamionowych – prąd maksymalny 16 A.

FAQ

• Czy łącznik ma podświetlenie lub wbudowaną diodę LED? Nie, w danych produktu nie przewidziano żadnych elementów świetlnych. Łącznik jest w pełni mechaniczny.
• Jaki jest stopień ochrony IP obudowy OB2? Producent nie podaje konkretnego stopnia IP. Zaleca się montaż w suchych, zamkniętych pomieszczeniach (3 stopień zanieczyszczenia – przeznaczenie przemysłowe), zgodnie z informacją w karcie katalogowej.
• Jak działa styk w pozycjach 1, 0 i 2? W pozycji 1 zamykane są obwody dla pierwszego zestawu biegunów, w pozycji 2 – dla drugiego zestawu, natomiast pozycja 0 rozłącza wszystkie obwody (przełącznik typu break-before-make).
