Łącznik krzywkowy 16A, mocowanie do pulpitu, szaro-czarny | ŁK16R-4.8396\P03 Spamel

Opis i Kluczowe Cechy

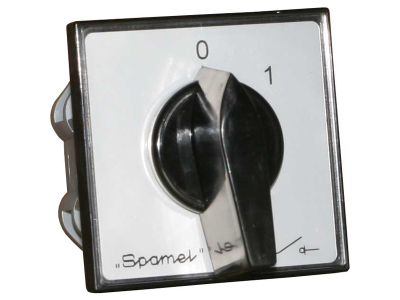

Łącznik krzywkowy ŁK16R-4.8396\P03 to obrotowy łącznik wielotorowy o prądzie znamionowym 16 A, przeznaczony do montażu w pulpicie. Dzięki solidnej konstrukcji umożliwia bezpieczne załączanie i wyłączanie obwodów niskiego napięcia, co znajduje zastosowanie w obudowach instalacji elektrycznych. Wykonany w kolorze szaro-czarnym.

• Prąd znamionowy 16 A: Gwarantuje niezawodną pracę w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków przy poprawnie dobranych przewodach i zabezpieczeniach.
• Mocowanie do pulpitu: Umożliwia wygodny montaż na płaskich powierzchniach obudów, panelach sterowniczych lub szafach rozdzielczych, zapewniając stabilne osadzenie i łatwy dostęp do elementu sterującego.
• Wielotorowa konstrukcja krzywkowa: Pozwala na przełączanie kilku obwodów jednocześnie lub sekwencyjne sterowanie według zadanego programu, co zwiększa elastyczność układu.
• Kompaktowy format: Zajmuje niewiele miejsca na płycie montażowej, co ułatwia integrację w ciasnych przestrzeniach rozdzielnic.
• Solidna obudowa w kolorze szaro-czarnym: Odporna na uszkodzenia mechaniczne i zużycie, a stonowana kolorystyka pasuje do standardowych aranżacji rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dla łączników niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z wymogami UE. Montaż i użytkowanie powinny odbywać się według zaleceń producenta oraz przepisów krajowych.

Zastosowanie

Łącznik krzywkowy ŁK16R-4.8396\P03 sprawdza się w różnorodnych instalacjach niskiego napięcia, gdzie wymagane jest ręczne przełączanie obwodów. Dzięki swojej konstrukcji nadaje się do sterowania odbiornikami, a także jako element pomocniczy w układach automatyki.

• Załączanie i wyłączanie silników, grzejników, oświetlenia i innych odbiorników w obwodach prądu przemiennego i stałego do 16 A.
• Praca jako przełącznik trybów pracy (np. ręczny/automatyczny) w szafach sterowniczych i rozdzielnicach przemysłowych.
• Sterowanie impulsami do styczników, przekaźników lub wejść PLC w układach automatyki budynkowej i maszynowej.
• Wykorzystanie w rozdzielnicach laboratoryjnych, warsztatowych oraz jako wyłącznik główny w małych instalacjach.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Produkt przeznaczony jest do mocowania na płaskiej powierzchni pulpitu lub płyty montażowej. Należy stosować przewody o przekroju dobranym do prądu znamionowego 16 A oraz zabezpieczenia nadprądowe zgodne z projektem instalacji. Dokręcaj śruby zacisków z momentem określonym w dokumentacji producenta – zbyt słabe lub zbyt mocne dokręcenie może pogorszyć jakość połączenia.

FAQ

• Jaki jest stopień ochrony IP tego łącznika? W dostarczonych danych nie podano klasy IP. Standardowo łączniki krzywkowe przeznaczone do montażu w suchych pomieszczeniach osiągają co najmniej IP20, jednak dokładną informację należy sprawdzić w karcie katalogowej producenta.
• Czy łącznik jest podświetlany? Nie – w danych produktu nie ma informacji o module podświetlenia ani podświetlanej dźwigni. Łącznik ŁK16R-4.8396\P03 nie zawiera wbudowanego wskaźnika świetlnego.
• Jaki jest tryb pracy styków – NO, NC, przełączny? Produkt jest łącznikiem obrotowym wielotorowym. Konfiguracja styków (liczba i typ) zależy od wewnętrznej konstrukcji krzywkowej. Dokładny schemat połączeń należy pobrać z dokumentacji technicznej producenta. W podstawowej wersji może realizować funkcję przełącznika.
