Łącznik krzywkowy 15A, rozłącznik 1-0-2, 2-biegunowy, mocowanie do pulpitu, szaro-czarny | ŁK15-2.8338\P03 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy ŁK15-2.8338 to obrotowy rozłącznik 1-0-2 o prądzie znamionowym 15 A, przeznaczony do montażu w pulpicie. Dwuobwodowa konstrukcja (2-biegunowa) umożliwia rozłączanie obu biegunów obwodu, zapewniając pełną izolację galwaniczną. Segmentowa budowa z podwójnymi krzywkami pozwala na elastyczne dostosowanie programu łączeń w zależności od potrzeb aplikacji. Urządzenie pracuje w zakresie temperatur od -25 do +70°C, co czyni je odpowiednim do trudnych warunków przemysłowych.

• Prąd znamionowy 15 A: Bezpieczna praca w obwodach o umiarkowanym obciążeniu – odporność na przegrzanie styków przy ciągłym przepływie prądu.
• Funkcja rozłącznika 1-0-2: Trzy stabilne położenia umożliwiają przełączanie między dwoma obwodami (np. źródłami zasilania) oraz wyraźne odłączenie w pozycji „0” – niezbędne przy konserwacji.
• 2-biegunowy (dwutorowy): Łączenie i rozłączanie obu przewodów fazowych (lub L+N) w jednym urządzeniu – oszczędność miejsca w szafie i skrócenie czasu montażu.
• Budowa modułowa z podwójnymi krzywkami: Możliwość tworzenia dowolnych programów łączeń w zależności od kąta obrotu pokrętła – elastyczność konfiguracji bez konieczności wymiany całego łącznika.
• Stopień zanieczyszczenia 3 (przeznaczenie przemysłowe): Gwarancja niezawodności w środowiskach z pyłem, wilgocią i wibracjami, typowych dla hal produkcyjnych i rozdzielni.

Zgodność z Normami

Łącznik krzywkowy ŁK15-2.8338 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla łączników obrotowych niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach przemysłowych spełniających wymogi odpowiednich dyrektyw niskonapięciowych. Szczegółowe informacje o konkretnych normach dostępne są w karcie katalogowej producenta.

Zastosowanie

Dzięki funkcji 1-0-2 i wytrzymałości na warunki przemysłowe, łącznik sprawdza się zarówno jako wyłącznik główny, jak i przełącznik torów zasilania w szafach sterowniczych.

• Przełącznik źródeł zasilania (np. sieć – agregat) w rozdzielnicach niskiego napięcia – pozycja „1” i „2” umożliwia wybór źródła, a „0” pełne odłączenie.
• Rozłącznik izolacyjny dla obwodów odbiorników sterowanych ręcznie – bezpieczne odcięcie napięcia podczas prac serwisowych.
• Łącznik funkcyjny w pulpitach sterowniczych maszyn – zmiana trybu pracy urządzenia bez konieczności stosowania dodatkowych styczników.
• Sterowanie oświetleniem lub ogrzewaniem w obiektach przemysłowych – możliwość przełączania dwóch grup odbiorników z jednego punktu.

Wskazówki Montażowe

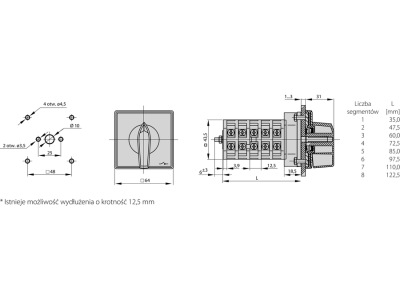

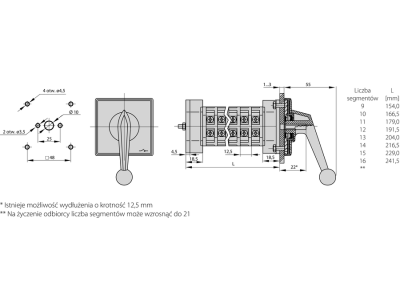

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP (minimum do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Łącznik przeznaczony jest do mocowania w wycięciu pulpitu lub płycie czołowej szafy – wymiary otworu znajdują się w dokumentacji technicznej. Przekrój przewodów należy dobrać do prądu znamionowego 15 A zgodnie z obowiązującymi normami (zalecany min. 1,5 mm²). Dokręcaj śruby zacisków z momentem zgodnym z instrukcją producenta, aby uniknąć przegrzewania się połączeń.

FAQ

• Czy łącznik jest podświetlany? Nie, model ŁK15-2.8338 nie posiada podświetlenia. Funkcja sygnalizacji położenia realizowana jest przez wyraźne oznaczenia na pokrętle (1-0-2) oraz wyczuwalne mechaniczne zatrzaśnięcie w każdym położeniu.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje osobnego stopnia IP dla samego łącznika. Po zamontowaniu w płycie pulpitowej/szafie, stopień ochrony całego zestawu jest wypadkową obudowy. Typowo dla aparatury przemysłowej zaleca się stosowanie obudów o IP54 lub wyższym w zależności od środowiska.
• Jaką maksymalną liczbę łączeń może realizować ten łącznik? Budowa z podwójnymi krzywkami pozwala na zaprogramowanie dowolnego schematu łączeń w funkcji kąta obrotu pokrętła – standardowo dostępne są styki NO/NC w układzie 1-0-2. Konkretne programy (np. przełącznik gwiazda-trójkąt) wymagają indywidualnego wykonania przez producenta lub użycia dodatkowych segmentów krzywkowych (jeśli dostępne w serii).
