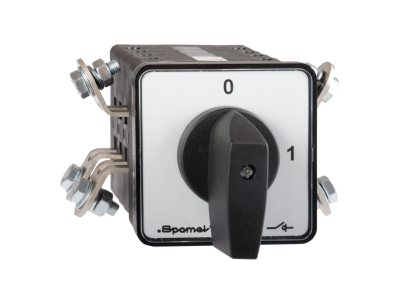

Łącznik krzywkowy 125A, rozłącznik 0-1, 3-biegunowy, zatablicowy, pok. zamykane,czoło żółto-czerwone | SK125-4.4284\P08 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy rozłącznik SK125-4.4284\P08 to trójbiegunowy przełącznik 0-1 o prądzie znamionowym 125A, przeznaczony do montażu zatablicowego. Wyposażony w zamykane pokrętło z żółto-czerwonym czołem, zapewnia bezpieczne i jednoznaczne rozłączanie obwodów trójfazowych w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 125 A: umożliwia bezpieczne rozłączanie obwodów o znacznym obciążeniu – redukuje ryzyko przegrzania styków i zapewnia niezawodność w aplikacjach przemysłowych.
• Trzy bieguny (3P): jednoczesne przełączanie wszystkich faz w jednym ruchu – zwiększa bezpieczeństwo i wygodę obsługi.
• Funkcja rozłącznika 0-1: wyraźne pozycje wyłączony/włączony gwarantują pełną widoczność stanu obwodu i jednoznaczną separację galwaniczną.
• Zamykane pokrętło: możliwość zablokowania w pozycji 0 (wyłączone) za pomocą kłódki – zgodne z zasadami lockout/tagout, zapobiega przypadkowemu załączeniu podczas prac serwisowych.
• Montaż zatablicowy: szybkie mocowanie w panelu sterowniczym bez konieczności stosowania szyny DIN – upraszcza instalację i poprawia estetykę szafy.
• Czoło żółto-czerwone: standardowe oznaczenie bezpieczeństwa ułatwia szybką identyfikację wyłącznika w instalacji.

Zgodność z Normami

Łącznik krzywkowy SK125-4.4284\P08 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt przeznaczony do pracy w instalacjach budynkowych i przemysłowych.

Zastosowanie

Łącznik krzywkowy rozłącznik znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odcinanie obwodów trójfazowych pod obciążeniem, a także w roli głównego wyłącznika bezpieczeństwa.

• Główny wyłącznik bezpieczeństwa w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Rozłącznik obwodów zasilających w rozdzielnicach głównych.
• Przełącznik do odcinania zasilania podczas konserwacji i przeglądów instalacji trójfazowych.
• Element systemów lockout/tagout w strefach wymagających blokady energetycznej.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Mocowanie odbywa się w wycięciu panelu (montaż zatablicowy) bez użycia szyny DIN. Przekrój przewodów należy dobrać do prądu znamionowego 125 A. Moment dokręcania śrub zacisków oraz zalecany typ przewodów znajdziesz w dokumentacji producenta. Po zakończeniu montażu sprawdź poprawność działania mechanizmu blokady pokrętła.

FAQ

• Czy pokrętło można zablokować kłódką? Tak, łącznik wyposażono w zamykane pokrętło umożliwiające założenie kłódki w pozycji 0 (wyłączone). Pozwala to na bezpieczne odcięcie zasilania podczas prac serwisowych zgodnie z zasadami lockout/tagout.
• Jaki jest stopień ochrony tego łącznika? Producent nie podaje stopnia ochrony w dostępnych danych technicznych. Zaleca się montaż w suchych pomieszczeniach lub zastosowanie dodatkowych osłon w środowiskach narażonych na wilgoć lub pył.
• Jaki jest tryb pracy styku (kategoria użytkowania)? Dane katalogowe nie określają kategorii użytkowania. Prąd znamionowy 125 A dotyczy pracy ciągłej – do konkretnego obciążenia (np. silniki, grzałki) należy dobrać łącznik zgodnie z wytycznymi producenta i obowiązującymi normami.
