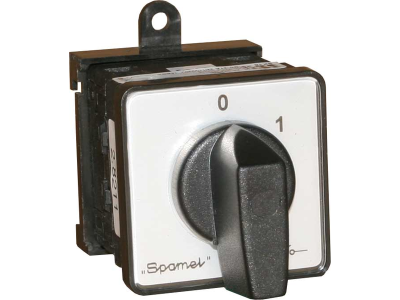

Łącznik krzywkowy 10A, rozłącznik 1-0-2 (4 - biegunowy), mocowanie bazo szynowe czoło szare pokrętło | SK10-4.8396\BS23 Spamel

Opis i Kluczowe Cechy

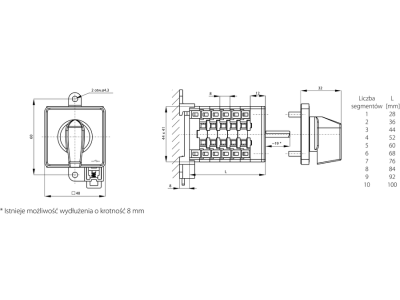

Łącznik krzywkowy SK10-4.8396\BS23 to 4-biegunowy rozłącznik z funkcją przełączania 1-0-2, przystosowany do prądu 10 A. Dzięki kompaktowej budowie i segmentowemu mechanizmowi krzywkowemu umożliwia realizację dowolnych programów łączeń w zależności od położenia pokrętła. Montowany na szynie TH35 (mocowanie bazo-szynowe) z czołem szarym. Stopień ochrony IP20 zwiększa bezpieczeństwo instalatora w rozdzielnicy.

• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, odpowiednich dla instalacji niskiego napięcia.
• 4 bieguny (rozdzielenie wszystkich faz + N): Umożliwia kompletne odłączenie obwodu, zwiększając bezpieczeństwo i zgodność z wymaganiami odłączenia izolacyjnego.
• Funkcja przełącznika 1-0-2: Trzy położenia pokrętła – załączenie obwodu 1, wyłączenie (0) i załączenie obwodu 2 – idealne do przełączania źródeł lub sterowania kilkoma odbiornikami.

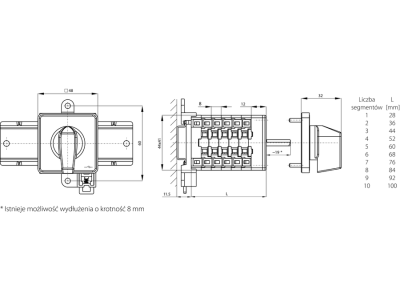

• Montaż na szynę TH35 (TS35): Szybki i stabilny montaż w standardzie DIN, ułatwiający zabudowę w rozdzielnicach modułowych.
• Stopień ochrony IP20 i zakres temperatur -40…+70°C: Odporność na przedostawanie się ciał stałych oraz praca w trudnych warunkach środowiskowych – zgodność z normami IEC 60068-2-1, -2, -6, -27, -30, -52.

Zgodność z Normami

Łącznik krzywkowy SK10-4.8396\BS23 spełnia wymagania norm PN-EN 60947-3 oraz IEC 60947-3 dotyczących łączników niskiego napięcia. Dodatkowo produkt został przebadany pod kątem odporności na wibracje (IEC 60068-2-6), udary (IEC 60068-2-27), suche gorąco (IEC 60068-2-2), zimno (IEC 60068-2-1), wilgotne gorąco (IEC 60068-2-30) oraz mgłę solną (IEC 60068-2-52). Posiada certyfikat CE.

Zastosowanie

Łącznik krzywkowy przeznaczony jest do pracy w pomieszczeniach zamkniętych (3. stopień zanieczyszczenia – przeznaczenie przemysłowe). Sprawdza się w obwodach instalacji elektrycznych niskiego napięcia jako rozłącznik, przełącznik lub łącznik sterowniczy. Główne scenariusze zastosowań:

• Rozłączanie i załączanie odbiorników jednofazowych i trójfazowych (z możliwością odłączenia przewodu neutralnego).
• Przełączanie źródeł zasilania (sieć – agregat, sieć – UPS).
• Sterowanie pracą silników, grzałek, oświetlenia w automatyce budynkowej.
• Tworzenie sekwencji łączeń w układach sterowniczych – np. przełączanie trybów pracy maszyny.

Wskazówki Montażowe

Montaż łącznika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Łącznik mocuje się na szynie TH35 (TS35) – należy go zatrzasnąć odpowiednią siłą. Przekrój przewodów doprowadzających dobierz do prądu 10 A oraz warunków środowiskowych. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zmontowaniu sprawdź poprawność działania poprzez ręczne przełączenie pokrętła między pozycjami 1, 0 i 2.

FAQ

• Czy łącznik posiada podświetlenie? Łącznik SK10-4.8396\BS23 nie jest wyposażony w podświetlenie LED ani lampkę sygnalizacyjną – sterowanie odbywa się wyłącznie poprzez ustawienie pokrętła.
• Jaki jest stopień ochrony? Produkt ma stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć, dlatego przeznaczony jest do montażu w rozdzielnicach i suchych pomieszczeniach zamkniętych.
• Jaka jest funkcja styku (tryb pracy)? Łącznik działa jako przełącznik z trzema pozycjami: 1 (załączenie pierwszego obwodu), 0 (wszystkie bieguny rozwarte) i 2 (załączenie drugiego obwodu). Służy do rozłączania i przełączania obwodów – nie jest przystosowany do pracy łączeniowej przy prądzie roboczym powyżej 10 A.
