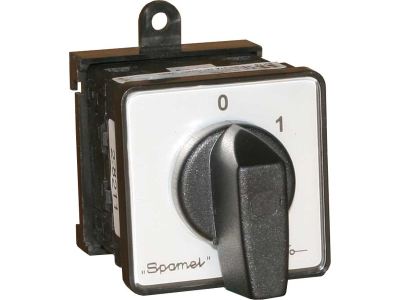

Łącznik krzywkowy 10A, rozłącznik 0-1, 1-biegunowy, mocowanie bazo szynowe czoło szare pokrętło czar | SK10-1.825\BS23 Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK10-1.825\BS23 to jednobiegunowy rozłącznik O-I (0-1) o prądzie znamionowym 10 A, przeznaczony do montażu na szynie TH35 (bazo-szyna). Dzięki segmentowej budowie z podwójnymi krzywkami umożliwia elastyczne konfigurowanie programów łączeń, a stopień ochrony IP20 zwiększa bezpieczeństwo podczas instalacji i eksploatacji. Model wyposażono w szare czoło i czarne pokrętło, a zakres temperatur pracy wynosi od -40°C do +70°C.

• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc styki przed przegrzaniem.
• Stopień ochrony IP20: Chroni przed dostępem do części czynnych palcami i przed ciałami stałymi >12,5 mm, co zwiększa bezpieczeństwo instalatora.
• Segmentowa budowa z podwójnymi krzywkami: Pozwala na tworzenie dowolnych programów łączeń w zależności od położenia pokrętła – idealne do niestandardowych schematów sterowania.
• Kąty skoku pokrętła 30°, 45° lub 90°: Umożliwiają uzyskanie od 4 do 12 pozycji roboczych, co daje dużą elastyczność w projektowaniu rozdzielnic.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Gwarantuje niezawodne działanie w trudnych warunkach przemysłowych i magazynowych.

Zgodność z Normami

Łącznik krzywkowy SK10-1.825\BS23 spełnia wymagania norm PN-EN 60947-3 oraz IEC 60947-3 dotyczących łączników i rozłączników niskiego napięcia. Dodatkowo produkt został przebadany pod kątem odporności na wibracje (IEC 60068-2-6), udary (IEC 60068-2-27), suche gorąco (IEC 60068-2-2), zimno (IEC 60068-2-1), wilgotne gorąco (IEC 60068-2-30) oraz mgłę solną (IEC 60068-2-52), co potwierdza jego wytrzymałość w wymagających aplikacjach.

Zastosowanie

Łącznik krzywkowy SK10-1.825\BS23 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie tam, gdzie wymagana jest niezawodna separacja obwodów lub zmiana konfiguracji połączeń. Sprawdza się zarówno w przemyśle, jak i w obiektach komercyjnych.

• Jako rozłącznik główny lub odłącznik izolacyjny w rozdzielnicach przemysłowych.
• Do przełączania źródeł zasilania (np. sieć – agregat) w układach rezerwowych.
• Jako łącznik sterowniczy do wydawania impulsów dla styczników, przekaźników lub wejść PLC.
• W obwodach sygnalizacyjnych i automatyce budynkowej, gdzie wymagana jest manualna zmiana stanu pracy.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzywkowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (TS35) w pozycji pionowej lub poziomej. Moment dokręcania śrub zacisków należy dostosować do zaleceń producenta, a przekrój przewodów dobrać do prądu obciążenia (min. 1,5 mm² dla 10 A). Po zamontowaniu sprawdzić poprawność działania mechanizmu krzywkowego i program łączeń.

FAQ

• Czy łącznik ma podświetlenie (lampkę sygnalizacyjną)? Nie, model SK10-1.825\BS23 to wersja podstawowa bez podświetlenia. W ofercie dostępne są warianty z lampką w obudowie OB11 L–OB14 L.
• Jaki jest stopień ochrony tego łącznika? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Do zastosowań w rozdzielnicach IP20 jest w pełni wystarczający.
• Czy łącznik może pracować jako przełącznik pozycji 0-1 z dodatkową pozycją? Ten model jest rozłącznikiem O-I, czyli pracuje w dwóch pozycjach: wyłączony (0) i załączony (I). Dzięki segmentowej budowie istnieje możliwość konfiguracji większej liczby pozycji (co 30°, 45° lub 90°) w innych wariantach oferty.
