Łącznik krzywkowy 10A, 3kW, H-0-A, bez samopowrotu, pokrętło czarne, natablicowy, TM-2-15432/E P/T | 027418 Eaton

Alternatywny kod produktu: TM-2-15432/E

Opis i Kluczowe Cechy

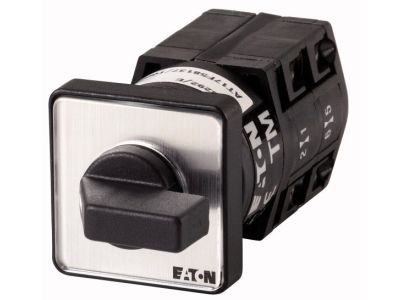

Łącznik krzywkowy TM-2-15432/E P/T (symbol 027418) to kompaktowe urządzenie sterujące pracą odbiorników trójfazowych o mocy do 3 kW przy napięciu 500 V AC i prądzie znamionowym 10 A. Wyposażony w przełącznik pozycji H-0-A (wyłączony – 0 – załączony) bez samopowrotu, z czarnym pokrętłem wyposażonym w krótkie piórko. Dzięki montażowi natablicowemu i stopniowi ochrony przodu IP65 sprawdza się w warunkach przemysłowych i technice budowlanej, gdzie wymagana jest odporność na wilgoć i kurz.

• Prąd znamionowy 10 A / napięcie 500 V: Umożliwia bezpieczne sterowanie odbiornikami trójfazowymi o mocy do 3 kW bez ryzyka przeciążenia styków.
• Funkcja przełącznika H-0-A bez samopowrotu: Zapewnia trwałe ustawienie żądanej pozycji (wyłączony – 0 – załączony), co jest przydatne przy ręcznym wyborze trybu pracy.
• Stopień ochrony przodu IP65: Chroni wnętrze łącznika przed pyłem i strugami wody, gwarantując niezawodność w trudnych warunkach przemysłowych.
• Montaż natablicowy (na płycie czołowej): Ułatwia instalację w puszkach i panelach sterowniczych bez konieczności stosowania szyny DIN.
• Kompaktowa konstrukcja TM (wielkość mini): Oszczędza miejsce w rozdzielnicy, umożliwiając gęsty montaż w ograniczonej przestrzeni.

Zgodność z Normami

Łącznik krzywkowy TM-2-15432/E P/T spełnia wymagania normy IEC/EN 60947-3, co potwierdza jego bezpieczeństwo i właściwości przełączania w obwodach rozdzielczych i sterowniczych. Posiada oznaczenie CE.

Zastosowanie

Łącznik krzywkowy H-0-A o prądzie 10 A znajduje zastosowanie wszędzie tam, gdzie operator musi ręcznie wybrać tryb pracy odbiornika, a niezawodność w środowisku przemysłowym jest priorytetem.

• Ręczne załączanie/wyłączanie oraz przełączanie między trybem pracy a zerem w silnikach, wentylatorach i pompach.
• Sterowanie sekcjami maszyn produkcyjnych i linii technologicznych (np. wybór prędkości obrotowej biegów).
• W technice budowlanej do przełączania obwodów oświetlenia, ogrzewania lub wentylacji w warunkach podwyższonej wilgotności (IP65).
• W tablicach rozdzielczych i sterowniczych jako element służący do odłączania zasilania w celach serwisowych.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na płycie czołowej (panel) lub w obudowie natablicowej – należy wywiercić otwór zgodny z wymiarami podanymi w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 10 A oraz warunków obciążenia. Moment dokręcania śrub zacisków stosować zgodnie z instrukcją producenta. Po zamontowaniu sprawdzić poprawność działania przełącznika oraz oznaczenie pozycji H, 0, A.

FAQ

• Czy łącznik jest podświetlany lub ma wbudowaną diodę LED? Nie. Łącznik krzywkowy TM-2-15432/E P/T nie posiada podświetlenia – jest to wersja podstawowa z czarnym pokrętłem do ręcznego przełączania.
• Jaki jest stopień ochrony łącznika od strony zacisków? Dane podają jedynie stopień ochrony przodu (IP65). Tył obudowy po montażu w puszce/panelu wymaga dodatkowej osłony – standardowo aparatura w takich obudowach osiąga IP20 od spodu. W przypadku montażu w warunkach wilgotnych należy zapewnić szczelność całej instalacji.
• Czy łącznik ma samopowrót (sprężynowy)? Nie. Łącznik jest bez samopowrotu – po ustawieniu pokrętła w pozycji H, 0 lub A pozostaje w tej pozycji aż do ręcznej zmiany przez operatora.
