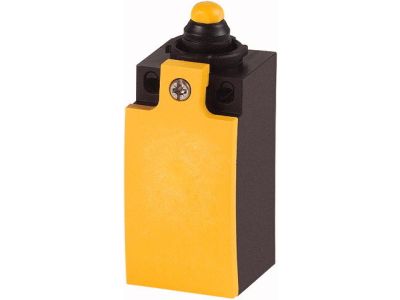

Łącznik krańcowy z przedłużoną głowicą napędową IP66, LS-S11S LS-Titan | 106798 Eaton

Alternatywny kod produktu: LS-S11S

Opis i Kluczowe Cechy

Łącznik krańcowy LS-S11S z przedłużoną głowicą napędową (symbol 106798) marki LS-Titan to profesjonalne urządzenie przeznaczone do precyzyjnego wykrywania położeń krańcowych w maszynach i instalacjach przemysłowych. Dzięki stopniowi ochrony IP66 łącznik jest odporny na pył i strugi wody, co gwarantuje niezawodną pracę w trudnych warunkach środowiskowych. Wyposażony w zestyki z rozwarciem wymuszonym, zapewnia bezpieczne rozłączenie obwodu nawet w przypadku mechanicznego uszkodzenia styków. System modułowy oraz opcja mocowań Cage-Clamp lub zacisków śrubowych ułatwiają szybki montaż i integrację z systemami sterowania.

• Stopień ochrony IP66: pełna ochrona przed pyłem i silnym strumieniem wody – urządzenie pracuje bezawaryjnie w zapylonych, wilgotnych oraz zewnętrznych środowiskach przemysłowych.
• Zestyki z rozwarciem wymuszonym (mechaniczne rozwieranie): w przypadku mechanicznego uszkodzenia styków lub zablokowania mechanizmu, styki są siłowo rozwierane – zwiększa to bezpieczeństwo w obwodach zabezpieczających, eliminując ryzyko zwarć lub niezamierzonego pozostania w stanie zamkniętym.
• System modułowy i elastyczne mocowanie: możliwość stosowania w systemach modułowych, z opcją zacisków Cage-Clamp (beznarzędziowe, pewne połączenie) lub tradycyjnych zacisków śrubowych – dopasowanie do preferencji instalatora i wymogów aplikacji.
• Przedłużona głowica napędowa: ułatwia montaż w miejscach o ograniczonej przestrzeni lub tam, gdzie siłownik znajduje się w pewnej odległości od korpusu łącznika – zwiększa elastyczność konstrukcyjną.
• Przystosowany do elektroniki zgodnie z IEC/EN 61131-2: kompatybilność z układami sterowania PLC i przekaźnikami – niezawodne sygnały dla nowoczesnych systemów automatyki.

Zgodność z Normami

Łącznik krańcowy LS-S11S został zaprojektowany zgodnie z wymaganiami normy IEC/EN 61131-2, co potwierdza jego przystosowanie do pracy w układach elektronicznych systemów sterowania. Posiada certyfikat CE, spełniając zasadnicze wymagania dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik krańcowy z przedłużoną głowicą napędową znajduje zastosowanie wszędzie tam, gdzie niezbędne jest precyzyjne wykrywanie położeń granicznych mechanizmów, szczególnie w obwodach zabezpieczających i sterujących. Sprawdza się w automatyce przemysłowej oraz w aplikacjach wymagających wysokiej odporności środowiskowej.

• Sterowanie krańcowe suwnic, wózków widłowych, przenośników taśmowych – sygnalizacja dotarcia do punktu końcowego.
• Obwody bezpieczeństwa z wymuszonym rozwieraniem styków – wyłączniki awaryjne, osłony maszyn, bramy.
• Impulsy do styczników, przekaźników i wejść PLC w systemach automatyki budynkowej i przemysłowej.
• Sygnalizacja położenia zaworów, siłowników, klap w środowiskach o podwyższonej wilgotności lub zapyleniu (hale, oczyszczalnie, przetwórstwo).

Wskazówki Montażowe

Montaż i podłączenie łącznika krańcowego może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na konstrukcji za pomocą otworów montażowych. Moment dokręcania zacisków śrubowych oraz siła docisku w przypadku Cage-Clamp muszą być zgodne z dokumentacją producenta. Przekrój przewodów dobrać do wartości prądu występującego w obwodzie (zgodnie z normami instalacyjnymi). Należy zapewnić prawidłowe ustawienie głowicy napędowej względem elementu naciskającego, aby uniknąć uszkodzenia mechanizmu.

FAQ

• Jaki jest stopień ochrony tego łącznika krańcowego? Stopień ochrony wynosi IP66 – urządzenie jest pyłoszczelne i odporne na silne strumienie wody, może pracować na zewnątrz oraz w wilgotnych, zapylonych hali produkcyjnych.
• Czy łącznik LS-S11S posiada zestyki z rozwarciem wymuszonym? Tak, zastosowano styki z mechanizmem wymuszonego rozwierania – nawet w przypadku zgrzania styków lub uszkodzenia mechanizmu, siłowe rozłączenie obwodu gwarantuje bezpieczeństwo w aplikacjach zabezpieczających.
• Jakie opcje zacisków są dostępne? Łącznik oferowany jest z zaciskami Cage-Clamp (beznarzędziowe, sprężynowe) lub ze standardowymi zaciskami śrubowymi – wybór zależy od preferencji instalatora i wymagań aplikacji.
