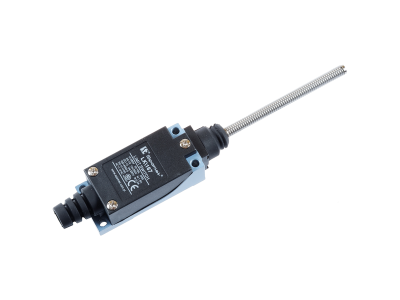

Łącznik krańcowy, dźwignia sprężynowa, metal/tworzywo LK\167 | LK\167 Spamel

Opis i Kluczowe Cechy

Łącznik krańcowy oznaczony symbolem LK\167 wyposażony jest w dźwignię sprężynową i obudowę wykonaną z metalu oraz tworzywa sztucznego. Urządzenie przeznaczone jest do zdalnego monitorowania skrajnych położeń siłowników pneumatycznych oraz ręcznych przekładni sterujących armaturą, przekazując sygnał elektryczny na tablicę sterującą. Dzięki temu operator może kontrolować stan otwarcia armatury bez konieczności bezpośredniego kontaktu z instalacją.

• Dźwignia sprężynowa: mechaniczne przełączanie przy nacisku – niezawodne generowanie sygnału w momencie osiągnięcia skrajnego położenia siłownika.
• Obudowa metalowa z elementami tworzywowymi: trwałość i odporność na obciążenia mechaniczne w warunkach przemysłowych.
• Sygnał elektryczny na tablicę sterującą: zdalna informacja o stanie otwarcia armatury, umożliwiająca kontrolę z oddalonego pulpitu.
• Kompatybilność z siłownikami pneumatycznymi i ręcznymi przekładniami: szeroki zakres zastosowań w automatyce procesowej i instalacjach przemysłowych.
• Łatwość integracji z systemami sterowania: proste podłączenie do przekaźników, styczników lub PLC.

Zgodność z Normami

Łącznik krańcowy LK\167 został wyprodukowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Jego konstrukcja spełnia wymagania stawiane aparaturze sterowniczej w instalacjach przemysłowych. (Szczegółowe normy na żądanie – dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Łącznik krańcowy LK\167 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie skrajnych położeń elementów wykonawczych. Sprawdza się w systemach automatyki budynkowej i przemysłowej, szczególnie przy sterowaniu armaturą.

• Monitorowanie położenia siłowników pneumatycznych w instalacjach przemysłowych (zawory, przepustnice).
• Kontrola ręcznych przekładni do armatury – sygnalizacja zamknięcia/otwarcia na tablicy synoptycznej.
• Przekazywanie sygnałów do systemów PLC lub przekaźników w celu automatyzacji procesów technologicznych.
• Zastosowanie w szafach sterowniczych jako element zabezpieczający (np. sygnalizacja awaryjnego wyłączenia).

Wskazówki Montażowe

Montaż łącznika krańcowego LK\167 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na konstrukcji, zgodnie z instrukcją producenta. Przewody należy podłączać z przekrojem dobranym do spodziewanego prądu obciążenia. Wartości momentów dokręcania zacisków oraz zalecane końcówki kablowe – według dokumentacji technicznej dostarczonej z produktem.

FAQ

• Do czego służy łącznik krańcowy LK167? Służy do zdalnego monitorowania skrajnych położeń siłowników pneumatycznych oraz ręcznych przekładni sterujących armaturą. W momencie osiągnięcia końcowego położenia dźwignia sprężynowa przełącza styk, wysyłając sygnał na tablicę sterującą.
• Z jakiego materiału wykonana jest obudowa łącznika? Obudowa jest połączeniem metalu z tworzywem sztucznym, co zapewnia wytrzymałość mechaniczną oraz odporność na czynniki środowiskowe typowe dla warunków przemysłowych.
• Czy łącznik można stosować z dowolnymi siłownikami pneumatycznymi? Tak, jest przeznaczony do współpracy z siłownikami pneumatycznymi oraz ręcznymi przekładniami. Należy jednak sprawdzić zgodność mechaniczną (skok, siła nacisku na dźwignię) zgodnie z danymi technicznymi konkretnego siłownika.
