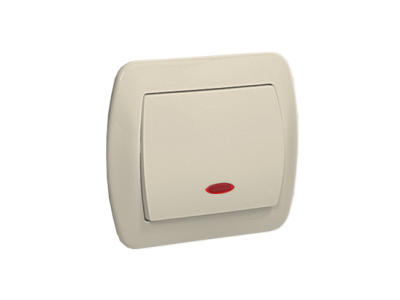

Łącznik jednobiegunowy z podświetleniem, 10AX, 250V~, zaciski śrubowe, beżowy | AW1L/12 Kontakt Simon

Alternatywny kod produktu: WMAL-411xxx-9012

Opis i Kluczowe Cechy

Łącznik jednobiegunowy z podświetleniem AW1L/12 to element przeznaczony do montażu w instalacjach elektrycznych. Dzięki prądowi znamionowemu 10AX i napięciu 250V~ zapewnia bezpieczne łączenie obwodów przy standardowym obciążeniu rezystancyjnym. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów, a wbudowane podświetlenie ułatwia lokalizację łącznika w ciemnym pomieszczeniu. Wykonany w kolorze beżowym, dobrze komponuje się z różnymi stylami aranżacji.

• Prąd znamionowy 10AX: Umożliwia bezpieczną pracę w obwodach oświetleniowych i innych odbiornikach rezystancyjnych do 10 A bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V~: Dopasowany do typowych sieci niskiego napięcia w budynkach mieszkalnych i biurowych.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż przewodów o przekroju odpowiednim do prądu, zapewniając niską rezystancję połączenia.
• Podświetlenie: Wbudowany element świecący pomaga zlokalizować łącznik w ciemności, podnosząc komfort użytkowania.
• Kolor beżowy: Stonowana barwa ułatwia dopasowanie do wystroju wnętrz bez rzucania się w oczy.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia. Montaż i użytkowanie powinny odbywać się zgodnie z zaleceniami producenta oraz lokalnymi przepisami.

Zastosowanie

Łącznik AW1L/12 sprawdzi się w instalacjach wymagających prostego załączania i wyłączania obwodów jednofazowych. Dzięki podświetleniu jest szczególnie przydatny w pomieszczeniach o ograniczonym dostępie światła dziennego.

• Sterowanie oświetleniem w korytarzach, schowkach i piwnicach.
• Załączanie wentylatorów łazienkowych lub innych niedużych odbiorników rezystancyjnych.
• Sygnalizacja obecności napięcia w obwodzie (podświetlenie widoczne przy wyłączonym łączniku – działanie standardowe).
• Element instalacji w systemach automatyki budynkowej, gdzie wymagany jest punktowy włącznik światła.

Wskazówki Montażowe

Montaż i podłączenie łącznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Łącznik przeznaczony jest do montażu w rozdzielnicy lub puszce instalacyjnej (mocowanie na szynę TH35 – jeśli przewidziano przez producenta; w przypadku standardowego łącznika modułowego stosuje się szynę DIN). Zaciski śrubowe dokręcaj momentem i momentem zgodnym z dokumentacją (zwykle 0,5–0,8 Nm). Przekrój przewodów dobierz do obciążenia (np. 1,5 mm² dla 10 A). Pamiętaj o zastosowaniu osłon izolacyjnych na końcówkach przewodów.

FAQ

• Czy podświetlenie jest wykonane w technologii LED? W dostarczonych danych producent nie precyzuje rodzaju źródła światła. Podświetlenie działa w standardowy sposób – po wyłączeniu łącznika świeci się słabym światłem, wskazując jego położenie.
• Jaki stopień ochrony IP ma ten łącznik? Producent nie podał stopnia ochrony w dostępnych informacjach. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20, co oznacza ochronę przed dostępem palcem i ciałami stałymi ≥12,5 mm – nie jest odporny na wilgoć.
• Czy łącznik nadaje się do sterowania silnikami (np. wentylatora z silnikiem indukcyjnym)? Prąd znamionowy 10AX określa obciążenie rezystancyjne (np. żarówki tradycyjne). Do obciążeń indukcyjnych lub silników wymagana jest wyższa kategoria łączeniowa (AC-3/AC-4). Producent nie podał kategorii pracy – zaleca się stosowanie wyłącznie do odbiorników o charakterze rezystancyjnym lub skonsultowanie się z dokumentacją techniczną.
