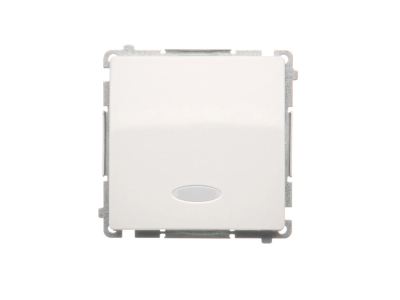

Łącznik jednobiegunowy z podświetleniem, 10AX, 250V, szybkozłącza, biały BMW1L.01/11 Simon Basic | BMW1L.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik jednobiegunowy z podświetleniem BMW1L.01/11 z serii Simon Basic to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o trwałości i komforcie użytkowania. Urządzenie pracuje pod napięciem znamionowym 250V i obsługuje prąd o natężeniu 10AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi, w tym również nowoczesnymi źródłami światła LED o wysokim prądzie rozruchowym. Mechanizm działa w trybie bistabilnym, co oznacza, że po naciśnięciu klawisz pozostaje w zadanej pozycji, trwale zmieniając stan obwodu.

• Podświetlenie orientacyjne: Wbudowane źródło światła ułatwia lokalizację łącznika w ciemności, co znacząco podnosi bezpieczeństwo i ergonomię w ciągach komunikacyjnych.

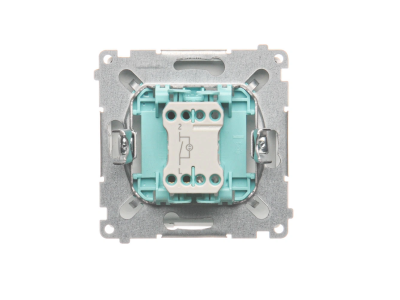

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co skraca czas montażu i gwarantuje stały docisk przewodu, odporny na poluzowanie pod wpływem drgań.
• Materiał wykonania: Wysokiej jakości tworzywo sztuczne w kolorze białym (RAL 9003) charakteryzuje się odpornością na zarysowania oraz promieniowanie UV, zachowując estetyczny wygląd przez lata.

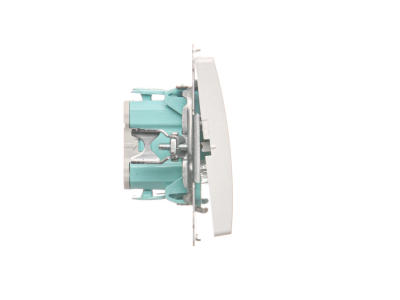

• Kompaktowa konstrukcja: Niewielka głębokość mechanizmu pozostawia więcej miejsca w puszce instalacyjnej na ułożenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20, co czyni go idealnym rozwiązaniem do suchych pomieszczeń wewnątrz budynków.

Zastosowanie

Łącznik BMW1L.01/11 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest to podstawowy element sterujący oświetleniem w pokojach dziennych, sypialniach, biurach oraz korytarzach. Dzięki prądowi znamionowemu 10AX, mechanizm doskonale radzi sobie z obciążeniami indukcyjnymi i pojemnościowymi, typowymi dla zasilaczy impulsowych stosowanych w systemach LED oraz świetlówkach kompaktowych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia elektryczne. Poniżej znajdują się kluczowe wytyczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Instalacja w puszce: Mechanizm montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• System ramkowy: Produkt wymaga dokupienia ramki zewnętrznej z serii Simon Basic. Możliwy jest montaż w ramkach wielokrotnych, zarówno w pionie, jak i w poziomie.
• Bezpieczeństwo: Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym.

FAQ

Czy ten łącznik wymaga ramki?
Tak, łącznik BMW1L.01/11 jest sprzedawany jako mechanizm z klawiszem i wymaga dokupienia ramki z serii Simon Basic (Basic Neos lub Basic Standard).

Czy podświetlenie wymaga doprowadzenia przewodu neutralnego?
W większości standardowych instalacji podświetlenie w łącznikach Simon Basic działa w układzie szeregowym z odbiornikiem i nie wymaga dodatkowego przewodu N, jednak przy bardzo małych obciążeniach LED może być wymagane zastosowanie kondensatora eliminującego miganie.

Czy mogę zamontować ten łącznik w łazience?
Łącznik posiada stopień ochrony IP20. W przypadku montażu w strefach narażonych na wilgoć, należy zastosować odpowiednią uszczelkę pod ramkę, aby podnieść stopień ochrony do IP44.
