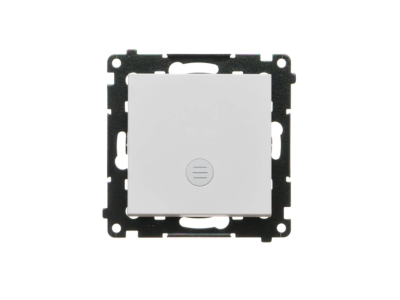

Łącznik jednobiegunowy z podświetl.LED (moduł) 10AX 250V, szybkozłącza, Jasnoszary mat Simon 55 | TW1L.01/114 Kontakt Simon

Alternatywny kod produktu: WMDL-0105xx-114

Opis i Kluczowe Cechy

Łącznik jednobiegunowy z podświetleniem LED Simon 55 to kompaktowy, modułowy element aparatury instalacyjnej służący do sterowania oświetleniem jednofazowym. Zapewnia płynne załączanie i wyłączanie obwodu przy maksymalnym obciążeniu 10A. Wbudowane podświetlenie LED sygnalizuje stan pracy łącznika, ułatwiając identyfikację w ciemności. Jasnoszara obudowa matowa pasuje do standardowych ram modułowych.

• Prąd znamionowy 10A i napięcie 250V: Możliwość sterowania obwodami oświetleniowymi o mocy do 2500W przy 230V.
• Podświetlenie LED: Ułatwia lokalizację łącznika w ciemności bez konieczności stosowania dodatkowych lamp ewakuacyjnych.
• Szybkozłącza: Uproszczony montaż – wystarczy wcisnąć przewód, by uzyskać pewny styk elektryczny, bez konieczności lutowania lub skręcania śrub.
• Modułowa budowa 1 TE: Kompatybilny z większością systemów rozdzielnic i szaf sterowniczych, oszczędza miejsce w skrzynkach modułowych.
• Kolor jasnoszary matowy RAL 9002: Estetyczny wygląd, dopasowany do współczesnych aranżacji wnętrz.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich PN-EN 60669-1 oraz PN-EN 60669-2-1 dotyczących łączników do instalacji elektrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Łącznik z podświetleniem LED Simon 55 znajduje zastosowanie w instalacjach oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem głównym w pomieszczeniach (pokojach, korytarzach, łazienkach).
• Wyłączniki schodowe z sygnalizacją stanu pracy.
• Instalacje w szafach modułowych i rozdzielniach.
• Pomieszczenia wymagające podświetlenia łączników dla osób niedowidzących.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik należy zamontować w standardowej ramce modułowej 1 TE. Szybkozłącza umożliwiają podłączenie przewodów o przekroju 0,75–2,5 mm² bez użycia narzędzi – wystarczy odizolować koniec przewodu na długość 8–10 mm. Po włożeniu przewodu i zablokowaniu mechanizmu należy sprawdzić pewność styku. Ramka montażowa powinna być odpowiednio dobrana do grubości płyty czołowej.

FAQ

• Czy łącznik można stosować z żarówkami LED? Tak, łącznik jest kompatybielny z żarówkami LED, energooszczędnymi i tradycyjnymi, pod warunkiem zachowania maksymalnego obciążenia 10A.
• Jakie jest zużycie energii przez podświetlenie LED? Podświetlenie LED zużywa minimalną ilość energii (rzędu 0,5–1W), co praktycznie nie wpływa na koszty eksploatacji.
• Czy łącznik nadaje się do montażu na zewnątrz? Łącznik nie posiada stopnia ochrony IP określonego w danych produktu. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach.
