Łącznik jednobiegunowy (mechanizm) 10AX, 250V, 1 click 7700101-039 Simon 82 | 7700101-039 Kontakt Simon

Opis i Kluczowe Cechy

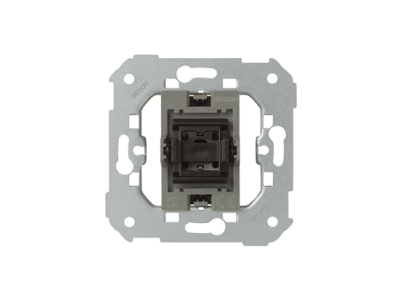

Łącznik jednobiegunowy o numerze katalogowym 7700101-039 to zaawansowany mechanizm z prestiżowej serii Simon 82, zaprojektowany przez renomowanego producenta Kontakt Simon. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne sterowanie obwodami oświetleniowymi o charakterze indukcyjnym i rezystancyjnym przy napięciu znamionowym 250V. Mechanizm działa w trybie bistabilnym, co oznacza, że po naciśnięciu klawisza pozostaje on w zadanej pozycji, trwale zmieniając stan obwodu elektrycznego.

Kluczowym wyróżnikiem serii Simon 82 jest innowacyjna konstrukcja podstawy. Specyficzny kształt sprawia, że osprzęt optycznie „wychodzi” ze ściany, tworząc unikalny efekt trójwymiarowości w otaczającej go przestrzeni. System montażu typu '1 click' znacząco skraca czas instalacji, zapewniając jednocześnie pewne i trwałe połączenie elektryczne. Mechanizm jest kompatybilny z dwiema liniami ramek: Original oraz Select, co pozwala na wykorzystanie szlachetnych materiałów takich jak metal czy naturalne drewno.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących osprzętu elektroinstalacyjnego do użytku domowego i podobnego. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, co minimalizuje ryzyko awarii w przypadku przeciążeń w instalacji. Stopień ochrony oraz parametry pracy są w pełni zgodne z deklaracjami producenta Kontakt Simon.

Zastosowanie

Łącznik jednobiegunowy 7700101-039 znajduje szerokie zastosowanie w nowoczesnych instalacjach budynkowych. Jest to najpopularniejszy element sterujący, dedykowany do:

• Załączania i wyłączania pojedynczych obwodów oświetleniowych w pomieszczeniach mieszkalnych i biurowych.
• Integracji z systemami inteligentnego domu jako element wykonawczy w ramkach wielokrotnych.
• Zastosowań w obiektach o podwyższonym standardzie estetycznym, gdzie liczy się detal i jakość wykończenia (hotele, apartamenty).
• Współpracy z różnorodnymi źródłami światła, w tym nowoczesnymi oprawami LED o prądzie rozruchowym mieszczącym się w granicach 10AX.

Wskazówki Montażowe

Instalacja mechanizmu powinna być przeprowadzona przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne:

• Montaż podtynkowy w standardowej puszce instalacyjnej o średnicy 60 mm.
• Przewody zasilające należy odizolować na odpowiedniej długości, aby zapewnić pełny styk w zaciskach mechanizmu.
• Dzięki systemowi '1 click', podłączenie przewodów jest intuicyjne i nie wymaga użycia specjalistycznych narzędzi przy dociskaniu styków.
• Po zamontowaniu mechanizmu w puszce, należy dobrać odpowiedni klawisz oraz ramkę z serii Simon 82 (Original lub Select), aby uzyskać pełną funkcjonalność i estetykę.
• Należy zwrócić uwagę na prawidłowe wypoziomowanie podstawy, co jest kluczowe dla uzyskania efektu „wychodzenia” osprzętu ze ściany.

FAQ

• Czy ten łącznik odbija po naciśnięciu? Nie, jest to łącznik typu przełącznik (bistabilny). Po naciśnięciu klawisz zmienia pozycję i pozostaje w niej do kolejnego przełączenia.
• Czy do tego mechanizmu pasują ramki z innych serii Simon? Mechanizm 7700101-039 jest dedykowany do serii Simon 82. Można go łączyć z ramkami linii Original oraz Select.
• Z jakich materiałów wykonane są ramki pasujące do tego łącznika? Seria Simon 82 oferuje ramki wykonane z wysokiej jakości tworzywa, metalu oraz naturalnego drewna, co pozwala na dopasowanie do każdego wnętrza.
• Co oznacza parametr 10AX? Oznacza to prąd znamionowy 10 Amperów, przy czym litera 'X' wskazuje na zdolność łącznika do bezpiecznego przerywania prądów płynących w obwodach z obciążeniem fluorescencyjnym (indukcyjnym).
