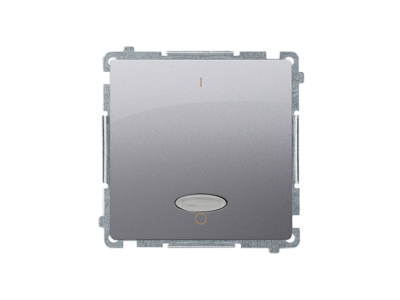

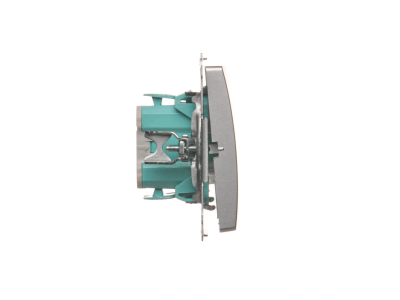

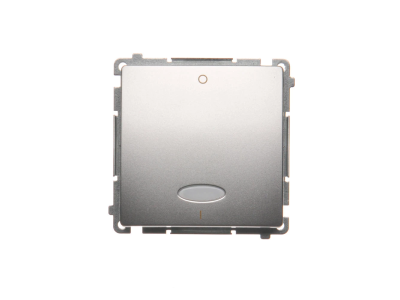

Łącznik dwubiegunowy z podświetleniem LED (moduł) 10AX, 250V, szybkozłącza, srebrny mat BMW2L.01/43 | BMW2L.01/43 Kontakt Simon

Alternatywny kod produktu: WMUL-021xxx-4011

Opis i Kluczowe Cechy

Łącznik dwubiegunowy z podświetleniem LED, oznaczony symbolem BMW2L.01/43, to modułowe urządzenie przeznaczone do bezpiecznego rozłączania obwodów elektrycznych. Prąd znamionowy 10AX przy napięciu 250V AC zapewnia niezawodną pracę w instalacjach oświetleniowych i sterowniczych. Wyposażony w szybkozłącza, które przyspieszają montaż, oraz podświetlenie LED ułatwiające lokalizację w warunkach słabego oświetlenia. Obudowa w kolorze srebrny mat nadaje estetyczny wygląd w rozdzielnicy.

• Prąd znamionowy 10AX: Umożliwia bezpieczne załączanie i wyłączanie obwodów oświetleniowych o znacznym obciążeniu żarowym i LED, bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V AC: Gwarantuje kompatybilność z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i komercyjnych.

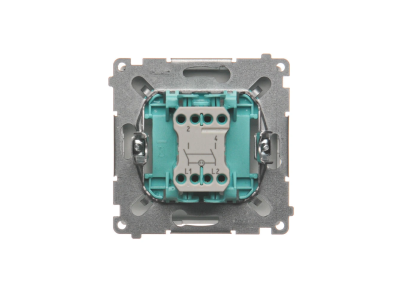

• Szybkozłącza: Ułatwiają i przyspieszają podłączenie przewodów bez konieczności użycia narzędzi, co skraca czas montażu.
• Podświetlenie LED: Sygnalizuje stan wyłączenia łącznika (świeci w pozycji OFF), ułatwiając lokalizację w ciemności i pełniąc funkcję lokalizatora.
• Obudowa srebrny mat: Nowoczesny design dopasowany do estetyki rozdzielnic modułowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznakowanie CE) oraz standardów DIN dla aparatury modułowej. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Łącznik dwubiegunowy BMW2L.01/43 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozłączanie obu biegunów obwodu, szczególnie w instalacjach oświetleniowych i sterowniczych.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Odłączanie obwodów gniazd wtyczkowych lub odbiorników wymagających dwubiegunowego rozłączania.
• Sygnalizacja stanu wyłączenia w szafach sterowniczych i rozdzielnicach dzięki podświetleniu LED.
• Wykorzystanie jako łącznik główny w mniejszych instalacjach, gdzie wymagana jest separacja obu przewodów fazowych (L i N).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Szybkozłącza umożliwiają podłączenie przewodów o odpowiednim przekroju – przed podłączeniem sprawdź dopuszczalny zakres w dokumentacji producenta. Moment dokręcania zacisków należy stosować zgodnie z instrukcją (jeśli dotyczy). Po zamontowaniu upewnij się, że wszystkie połączenia są pewne i obudowa jest prawidłowo zamocowana.

FAQ

• Czy podświetlenie LED działa przy wyłączonym łączniku? Tak, dioda LED świeci, gdy łącznik jest w pozycji OFF (otwarty), pełniąc funkcję lokalizatora. Działanie to jest typowe dla łączników modułowych z podświetleniem. W celu potwierdzenia szczegółów zalecamy zapoznanie się z dokumentacją techniczną producenta.
• Jaki stopień ochrony IP ma ten łącznik? W nazwie produktu nie podano stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi o średnicy >12 mm, brak ochrony przed wodą). Dokładną wartość należy sprawdzić w karcie katalogowej.
• Czy szybkozłącza są kompatybilne z przewodami o różnych przekrojach? Szybkozłącza są zaprojektowane do szybkiego podłączania przewodów. Dopuszczalny zakres przekrojów nie został podany w dostępnych danych – przed montażem upewnij się, że przewód mieści się w zacisku i jest odpowiednio zabezpieczony. Zawsze sprawdzaj maksymalny przekrój w dokumentacji producenta.
