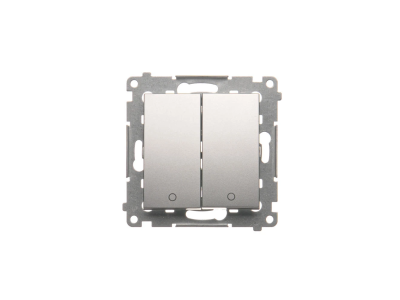

Łącznik dwubiegunowy podwójny (moduł) 16AX, 250V, zaciski śrubowe, srebrny mat | DW22A.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-Z10005-043

Opis i Kluczowe Cechy

Łącznik dwubiegunowy podwójny 16A 250V z zaciskami śrubowymi w kolorze srebrnym mat to modułowe rozwiązanie do sterowania obwodami w rozdzielnicach i szafach sterowniczych. Charakteryzuje się wysoką niezawodnością połączeń oraz trwałością mechaniczną, co gwarantuje bezpieczeństwo eksploatacji. Srebrna obudowa ułatwia identyfikację w gęsto zabudowanych układach modułowych.

• Prąd znamionowy 16A: Przeznaczony do obwodów oświetleniowych i gniazdkowych o standardowym poborze mocy.
• Napięcie znamionowe 250V: Zapewnia kompatybilność z typowymi instalacjami jednofazowymi w budynkach mieszkalnych i użyteczności publicznej.
• Zaciski śrubowe: Umożliwiają pewne mocowanie przewodów o przekroju do 2,5 mm², co ułatwia montaż i późniejsze serwisowanie.
• Kolor srebrny mat: Neutralny design ułatwiający identyfikację w rozdzielnicach i szafach bez zakłócania estetyki układu.
• Konstrukcja podwójna: Pozwala na niezależne sterowanie dwoma obwodami przy użyciu jednego modułu.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej (PN-EN 60669-1) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Łącznik dwubiegunowy 16A znajduje zastosowanie w instalacjach elektrycznych jako element sterujący obwodami oświetleniowymi, gniazdami wtyczkowymi lub innymi odbiornikami jednofazowymi.

• Sterowanie obwodami oświetleniowymi w pomieszczeniach biurowych, magazynach lub halach produkcyjnych.
• Oddzielne załączanie dwóch obwodów (np. oświetlenia i gniazd) w instalacjach mieszkaniowych.
• Zastosowanie w rozdzielnicach budynków użyteczności publicznej, biurowców i budynków przemysłowych.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż należy przeprowadzić zgodnie z obowiązującymi przepisami, wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Łącznik montować na szynie DIN o szerokości 35 mm, zaciskając przewody w odpowiednich gniazdach i dokręcając śruby z zalecanym momentem (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić test działania przed załączeniem głównego wyłącznika.

FAQ

• Czy łącznik można stosować w obwodach trójfazowych? Nie – łącznik jest przeznaczony wyłącznie do instalacji jednofazowych 230V/250V.
• Jaki jest maksymalny przekrój przewodów w zaciskach? Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm².
• Czy łącznik posiada podświetlenie położenia styków? Informacja o podświetleniu nie została podana w danych produktu – sprawdź dokumentację techniczną producenta.
