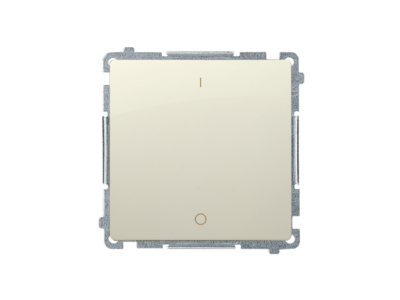

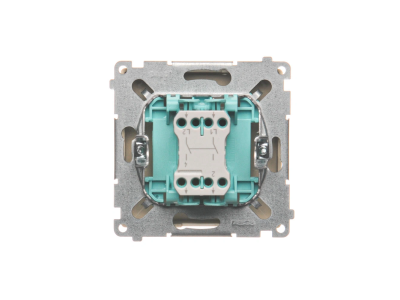

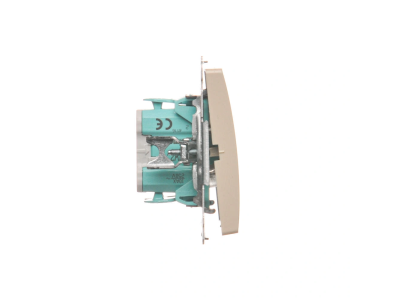

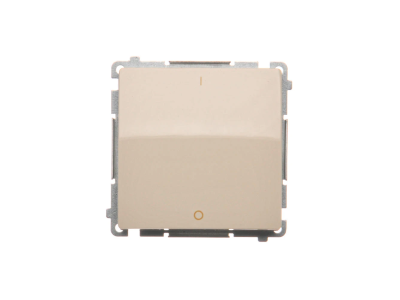

Łącznik dwubiegunowy (moduł) 10AX, 250V, szybkozłącza, beż BMW2.01/12 Simon Basic | BMW2.01/12 Kontakt Simon

Alternatywny kod produktu: WMUL-020xxx-9011

Opis i Kluczowe Cechy

Łącznik dwubiegunowy modułowy Simon Basic o symbolu BMW2.01/12 to urządzenie przeznaczone do bezpiecznego odłączania obwodów oświetleniowych w rozdzielnicach. Dzięki prądowi znamionowemu 10AX i napięciu 250V AC sprawdza się w instalacjach domowych i lekkim przemyśle. Wyposażony w szybkozłącza umożliwia szybki montaż bez dodatkowych narzędzi. Obudowa w kolorze beżowym zapewnia estetyczne dopasowanie w standardowych rozdzielnicach.

• Prąd znamionowy 10AX: Bezpieczna obsługa obwodów oświetleniowych – od żarówek tradycyjnych po nowoczesne źródła LED, przy zachowaniu wysokiej trwałości styków.
• Napięcie znamionowe 250V: Kompatybilność z jednofazowymi instalacjami elektrycznymi o napięciu sieciowym 230V z tolerancją.
• Szybkozłącza: Ułatwiają podłączanie przewodów bez użycia wkrętaków, skracając czas montażu i minimalizując ryzyko poluzowania połączeń.
• Konstrukcja dwubiegunowa: Rozłącza jednocześnie przewód fazowy (L) i neutralny (N), co zwiększa bezpieczeństwo podczas serwisu i odłączania odbiornika.
• Kolor beżowy: Neutralne wykończenie obudowy idealnie komponuje się z typowym wyposażeniem rozdzielnic modułowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe normy (np. EN 60669) dostępne są w dokumentacji producenta.

Zastosowanie

Łącznik dwubiegunowy Simon Basic znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne odłączanie obwodów oświetlenia – zarówno w nowych instalacjach, jak i modernizacjach.

• Sterowanie i odłączanie obwodów oświetlenia podstawowego i awaryjnego w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Jako łącznik oddzielający w rozdzielnicach piętrowych i mieszkaniowych – umożliwia bezpieczne wyłączenie napięcia podczas prac konserwacyjnych.
• Zastosowanie w automatyce budynkowej – do zdalnego wyłączania grup odbiorników za pośrednictwem styczników lub przekaźników.
• W prostych układach sterowania (np. schodowych, tarasowych) – jako łącznik lokalny dla źródeł światła o mocy do 2500 W przy 250V (dla obciążenia rezystancyjnego).

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po upewnieniu się, że instalacja jest odłączona od napięcia. Urządzenie przystosowane jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy. Szybkozłącza umożliwiają podłączenie przewodów o odpowiednim przekroju – dobór przekroju należy przeprowadzić zgodnie z obowiązującymi przepisami i prądem obciążenia. Po podłączeniu zaleca się sprawdzenie dokręcenia (w przypadku połączeń śrubowych) i pewności osadzenia w szynie. Przed pierwszym załączeniem napięcia należy dokonać próby działania z obciążeniem.

FAQ

• Jaki prąd znamionowy ma łącznik? Łącznik posiada prąd znamionowy 10AX, co oznacza zdolność przełączania obciążeń żarowych i LED o porównywalnym charakterze.
• Czy łącznik nadaje się do obwodów z diodami LED? Tak, prąd 10AX przy napięciu 250V jest odpowiedni dla większości domowych i komercyjnych źródeł LED. W przypadku bardzo dużych prądów załączeniowych (np. wiele transformatorów) warto skonsultować z producentem.
• Jakie napięcie może być podawane na łącznik? Maksymalne napięcie robocze wynosi 250V AC – standardowe dla jednofazowych instalacji 230V w Europie. Nie należy stosować w obwodach trójfazowych bez odłączenia neutralnego.
