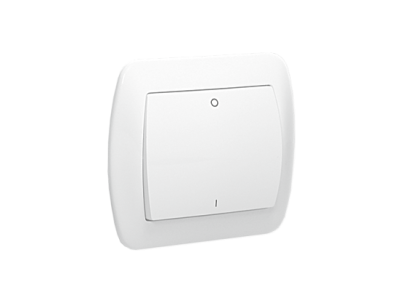

Łącznik dwubiegunowy 10AX, 250V, zaciski śrubowe, biały AW2/11 Simon Akord | AW2/11 Kontakt Simon

Alternatywny kod produktu: WMAL-420xxx-1012

Opis i Kluczowe Cechy

Łącznik dwubiegunowy Simon Akord AW2/11 w kolorze białym służy do jednoczesnego załączania i wyłączania dwóch niezależnych obwodów za pomocą jednego klawisza. Dzięki obciążalności 10AX (obciążalność dla obciążeń żarowych) oraz napięciu znamionowemu 250 V umożliwia bezpieczną pracę w standardowych instalacjach jednofazowych. Wyposażono w zaciski śrubowe, które zapewniają trwałe i pewne połączenie przewodów.

• Obciążalność 10AX: Bezpieczna praca z obciążeniami żarowymi, unikanie przegrzania styków w obwodach oświetleniowych.
• Napięcie znamionowe 250 V: Przeznaczony do instalacji jednofazowych, stosowanych w budynkach mieszkalnych i biurowych.
• Styk dwubiegunowy: Załączanie lub rozłączanie dwóch obwodów jednocześnie – idealne, gdy obwody pracują pod różnymi napięciami (np. 230 V i 6 V).
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i demontażu.
• Mechanizm przełącznika bistabilnego: Po naciśnięciu klawisz pozostaje w pozycji (nie powraca samoczynnie), co umożliwia stałe załączenie obwodów.

Zgodność z Normami

Dane producenta nie zawierają konkretnych norm dla tego modelu. Produkt posiada oznakowanie CE i spełnia obowiązujące wymogi bezpieczeństwa Unii Europejskiej. Montaż należy wykonać zgodnie z ogólnymi zasadami oraz przepisami dotyczącymi instalacji elektrycznych.

Zastosowanie

Łącznik dwubiegunowy AW2/11 sprawdza się wszędzie tam, gdzie zachodzi potrzeba wspólnego sterowania dwoma niezależnymi obwodami. Może być stosowany w instalacjach mieszkaniowych, biurowych oraz obiektach użyteczności publicznej.

• Wspólne załączanie dwóch obwodów oświetlenia głównego i dekoracyjnego.
• Sterowanie obwodami o różnych napięciach (np. 230 V i 6 V/12 V dla taśm LED z zasilaczem).
• Jednoczesne wyłączanie dwóch urządzeń podłączonych do różnych faz.
• Zdalne załączanie obwodów w szafach sterowniczych (jako przełącznik ręczny).

Wskazówki Montażowe

Montaż łącznika powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się w puszce podtynkowej lub natynkowej. Przewody łączy się za pomocą zacisków śrubowych, stosując odpowiedni moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (maksymalnie dla 10AX). Po zakończeniu montażu sprawdź poprawność połączeń i działanie łącznika przed podaniem napięcia.

FAQ

• Czy łącznik posiada podświetlenie? Nie, model AW2/11 nie jest wyposażony w podświetlenie. Jeśli potrzebujesz łącznika z sygnalizacją stanu załączenia, sprawdź inne produkty z serii Simon Akord.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony. Standardowo łączniki instalacyjne montowane w suchych pomieszczeniach wewnętrznych mają stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Należy chronić urządzenie przed wilgocią i zachlapaniem.
• Jak działa styk – czy to przycisk, czy przełącznik? To łącznik (przełącznik) bistabilny, nie przycisk. Po naciśnięciu klawisz pozostaje w pozycji załączonej lub wyłączonej – nie powraca samoczynnie. Umożliwia stałe sterowanie dwoma obwodami jednym ruchem.
