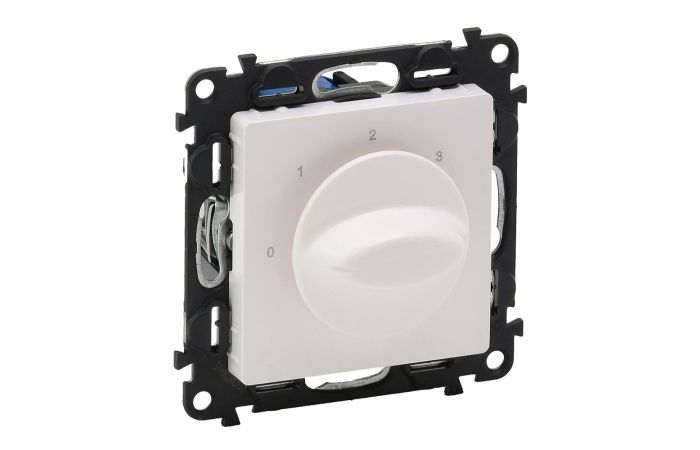

Łącznik do wentylacji 4- położeniowy (0, 1, 2, 3), aluminium, Valena Life | 752332 Legrand

Opis i Kluczowe Cechy

Łącznik do wentylacji 4-położeniowy Legrand Valena Life (symbol 752332) umożliwia płynne sterowanie trzema prędkościami wentylatora oraz wyłączeniem (0, 1, 2, 3). Prąd znamionowy 23 A i moc 2,5 kW gwarantują bezpieczną pracę w instalacjach wentylacyjnych średniej wielkości. Mechanizm wyposażono w metalowy uchwyt, zaciski śrubowe oraz transparentną osłonę przeciwpyłową, co zapewnia trwałość i estetykę montażu.

• 4 położenia (0, 1, 2, 3): pełna kontrola nad pracą wentylatora – wyłączenie oraz trzy stopnie wydajności.
• Prąd znamionowy AC 23 A / moc 2,5 kW: bezpieczne sterowanie silnikami wentylatorów bez ryzyka przeciążenia styków.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, odporne na wibracje.
• Metalowy uchwyt: wytrzymała konstrukcja i wysoka odporność na uszkodzenia mechaniczne.
• Transparentna osłona przeciwpyłowa: ochrona mechanizmu przed zanieczyszczeniami na etapie montażu i eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw bezpieczeństwa i posiada oznakowanie CE. Zaprojektowany zgodnie z ogólnymi normami dla łączników instalacyjnych, co gwarantuje niezawodność w standardowych obwodach wentylacyjnych.

Zastosowanie

Łącznik przeznaczony do sterowania wentylatorami w systemach wywiewnych, nawiewnych oraz w instalacjach HVAC w budynkach mieszkalnych i biurowych.

• Sterowanie trzema prędkościami wentylatora łazienkowego lub kuchennego.
• Przełączanie obrotów wentylatora w centralach wentylacyjnych małej mocy.
• Wybór trybu pracy wentylacji w systemach automatyki budynkowej.
• Zastosowanie w instalacjach z oddzielnym wyłącznikiem nadprądowym.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie osoba z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik montuje się do standardowej puszki instalacyjnej przy pomocy pazurków lub wkrętów. Zaciski śrubowe dokręcać zgodnie z momentem podanym w dokumentacji producenta, stosując przewody o przekroju dobranym do obciążenia (max. 2,5 kW). Po zakończeniu montażu należy założyć ramkę i sprawdzić poprawność działania.

FAQ

• Czy łącznik ma podświetlenie? Nie, model 752332 nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie – stan pracy identyfikuje się po pozycji pokrętła (0-1-2-3).
• Jaki stopień ochrony (IP) ma ten łącznik? Producent nie podaje konkretnej wartości IP – w typowych warunkach instalacyjnych (suchy, wewnętrzny montaż) stopień ochrony określa ramka i sposób osadzenia; zaleca się stosowanie w pomieszczeniach suchych.
• Jak działa tryb pracy styku? Jest to przełącznik 4-pozycyjny (0, 1, 2, 3). W pozycji 0 obwód jest otwarty (wentylator wyłączony), w pozycjach 1-3 zwierane są odpowiednie styki odpowiadające poszczególnym prędkościom silnika.
