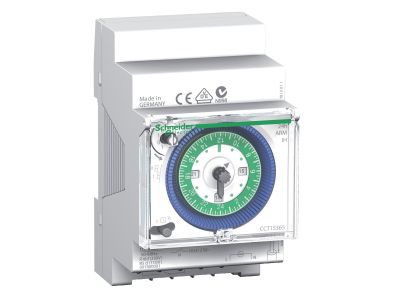

Łącznik czasowy Acti9, mechaniczny IH 24h 1c ARM | CCT15365 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1356365

EAN

3606480179587

Kod Producenta

CCT15365

Łącznik czasowy Acti9, mechaniczny IH 24h 1c ARM

Informacja o Produkcie

Opis i Kluczowe Cechy

Łącznik czasowy mechaniczny Acti9 IH 24h 1c ARM (symbol CCT15365) firmy Schneider Electric to precyzyjny programator dobowy przeznaczony do montażu w rozdzielnicach. Dzięki mechanicznemu mechanizmowi sterującemu i jednemu stykowi przełącznemu (1c) umożliwia autonomiczne załączanie i wyłączanie odbiorników w cyklu 24-godzinnym, bez konieczności zasilania pomocniczego – idealne rozwiązanie do aplikacji, gdzie wymagana jest prostota i niezawodność. Urządzenie charakteryzuje się kompaktową konstrukcją przystosowaną do szyny TH35 (szerokość modułu zgodna z systemem modułowym).

Mechaniczny programator 24h: Praca bez zasilania zewnętrznego – niezależne zadziałanie nawet przy zaniku napięcia w obwodzie sterowanym.
Styk przełączny 1c (SPDT): Umożliwia zarówno załączanie, jak i przełączanie obwodów (wspólny, normalnie otwarty, normalnie zamknięty) w jednym urządzeniu.
Seria Acti9: Kompatybilność z akcesoriami i szafami rozdzielczymi tej rodziny – łatwa integracja w istniejącej instalacji.
Brak dodatkowego okablowania sterującego: Programator działa w pełni autonomicznie – redukcja kosztów instalacji i ryzyka awarii.
Konstrukcja modułowa: Montaż na szynie TH35 w standardowej rozdzielnicy – oszczędność miejsca i szybka wymiana.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Zastosowano materiały i rozwiązania konstrukcyjne zgodne z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną pracę w instalacjach budynkowych.

Zastosowanie

Łącznik czasowy Acti9 IH 24h znajduje zastosowanie wszędzie tam, gdzie potrzebne jest cykliczne, dobowe sterowanie odbiornikami bez ingerencji użytkownika. Sprawdza się w automatyce budynkowej oraz sterowaniu oświetleniem zewnętrznym i wewnętrznym.

Sterowanie oświetleniem klatek schodowych, korytarzy i pomieszczeń gospodarczych w cyklu dobowym.
Załączanie wentylacji, ogrzewania podłogowego lub sygnalizacji w określonych porach dnia.
Zdalne przełączanie obwodów w układach automatyki (np. zmiana trybu pracy instalacji).
Jako element czasowy w szafach sterowniczych małych i średnich obiektów.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Podłączenie styków wykonaj zgodnie ze schematem na obudowie; przekrój przewodów dobierz do obciążenia i wymogów instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

Czy łącznik czasowy ma podświetlenie lub wskaźnik LED? Nie, jest to model mechaniczny bez podświetlenia – tryb pracy można sprawdzić wizualnie po położeniu dźwigni lub wskazówki czasowej.
Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowy stopień ochrony to IP20 (brak ochrony przed wilgocią) – nie podawano innej wartości w danych produktu.
Jak działa styk przełączny (1c)? Styk przełączny (ang. changeover) ma trzy zaciski: wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). W zależności od stanu programatora zwierany jest COM z NO lub COM z NC – umożliwia to przełączanie obwodów, a nie tylko ich załączanie.
