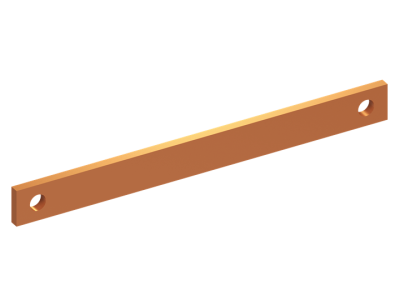

Łącznik Cu 30x5mm V2 (C), do samodzielnego montażu, CombiLine, ZX2407 | 2CPX042789R9999 ABB

Alternatywny kod produktu: 2CPX042789R9999

Opis i Kluczowe Cechy

Łącznik Cu 30x5mm V2 (C) (symbol 2CPX042789R9999) to modułowy zestaw do samodzielnego montażu w rozdzielnicach. Przeznaczony do łączenia szyn miedzianych o wymiarach 30x5 mm w panelach rozdzielczych. Maksymalny prąd znamionowy 440 A gwarantuje stabilne i bezpieczne połączenie elektryczne nawet przy wysokich obciążeniach.

• Szyny miedziane 30x5 mm: Kompatybilny z standardowymi szynami o szerokości 30 mm i grubości 5 mm, zapewniający pewne i trwałe połączenia w rozdzielnicach.
• Max prąd znamionowy 440 A: Przeznaczony do instalacji o wysokim obciążeniu, zapewnia niezawodne działanie nawet przy długotrwałej eksploatacji.
• Modułowa konstrukcja V2 (C): Umożliwia elastyczne dostosowanie układu rozdzielnicy do indywidualnych potrzeb instalacji.
• Zestaw do samodzielnego montażu: Wszystkie niezbędne elementy w jednym opakowaniu – szybki i prosty montaż bez dodatkowych narzędzi (poza podstawowym wyposażeniem elektryka).
• Zgodność z CombiLine: Przeznaczony do współpracy z systemami modułowymi, co ułatwia integrację z istniejącymi instalacjami.

Zgodność z Normami

Łącznik Cu 30x5mm V2 (C) spełnia wymagania norm europejskich dotyczących aparatury modułowej i szyn zbiorczych. Produkt posiada deklarację zgodności CE, a jego konstrukcja uwzględnia standardy VDE i IEC.

Zastosowanie

Łącznik Cu 30x5mm V2 (C) przeznaczony jest do budowy i modernizacji rozdzielnic niskiego napięcia, gdzie wymagane są niezawodne połączenia szyn zbiorczych.

• Montaż nowych rozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Modernizacja istniejących instalacji poprzez wymianę lub rozbudowę połączeń szynowych.
• Stosowanie w szafach sterowniczych i tablicach rozdzielczych o wysokim obciążeniu prądowym.
• Instalacje wymagające elastycznego i modułowego podejścia do układu połączeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zestaw zawiera wszystkie niezbędne elementy do montażu, jednak zaleca się sprawdzenie kompatybilności z istniejącymi szynami oraz dokumentacją techniczną rozdzielnicy. Po zamontowaniu łącznika należy dokręcić wszystkie śruby z zalecanym momentem dokręcania (szczegóły w instrukcji producenta). Upewnić się, że połączenie jest stabilne i nie ma luzów.

FAQ

• Jaki jest maksymalny prąd znamionowy łącznika? Maksymalny prąd znamionowy wynosi 440 A, co pozwala na stosowanie w instalacjach o wysokim obciążeniu.
• Do jakich szyn miedzianych pasuje łącznik? Przeznaczony do szyn o wymiarach 30x5 mm, standardowych w większości instalacji rozdzielczych.
• Czy łącznik wymaga dodatkowych narzędzi do montażu? Zestaw zawiera wszystkie niezbędne elementy, jednak do dokręcenia śrub należy użyć odpowiedniego klucza dynamometrycznego (moment dokręcania zgodny z zaleceniami producenta).
