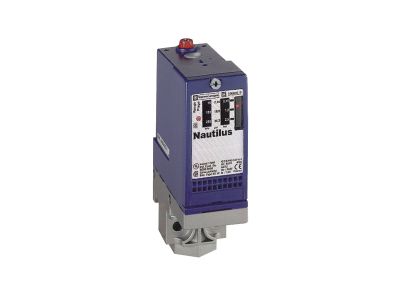

Łącznik ciśnienia XML-A 160 bar skala stała 1 wartość progowa 1C/O | XMLA160D2S11 Telemecanique Sensors

Opis i Kluczowe Cechy

Łącznik ciśnienia XMLA160D2S11 z serii OsiSense XM od renomowanego producenta Telemecanique Sensors to profesjonalny, elektromechaniczny czujnik ciśnieniowy zaprojektowany do pracy w wymagających układach sterowania. Urządzenie charakteryzuje się rozmiarem czujnika wynoszącym 160 bar, co pozwala na precyzyjną kontrolę mediów hydraulicznych i pneumatycznych. Wyposażony w jeden styk przełączny C/O (1 styk zmienny), zapewnia niezawodną sygnalizację osiągnięcia zadanych progów ciśnienia.

• Szeroki zakres regulacji: Punkt przełączania przy rosnącym ciśnieniu można ustawić w przedziale od 10 do 160 bar, natomiast przy spadającym ciśnieniu od 4,5 do 142 bar.
• Wytrzymałość mechaniczna: Solidna obudowa wykonana ze stopu cynku gwarantuje odporność na uszkodzenia mechaniczne, a ciśnienie niszczące na poziomie 720 bar świadczy o najwyższym bezpieczeństwie eksploatacji.
• Precyzyjny mechanizm: Urządzenie wykonawcze oparte na tłoku zapewnia powtarzalność i długą żywotność nawet przy częstych cyklach pracy.
• Lokalny wyświetlacz: Zintegrowany wskaźnik pozwala na bieżący podgląd nastaw i ułatwia diagnostykę systemu.
• Materiały wysokiej jakości: Elementy mające styczność z medium wykonane są z FPM, FKM, mosiądzu, PTFE oraz stali, co zapewnia szeroką kompatybilność chemiczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w aplikacjach przemysłowych. Łącznik spełnia wymagania normy EN/IEC 60947-5-1 w zakresie parametrów elektrycznych obwodów sterowania. Prąd znamionowy pracy (In) wynosi odpowiednio 3 A przy napięciu 120 V (AC-15), 1,5 A przy 240 V (AC-15) oraz 0,1 A przy 250 V (DC-13), co gwarantuje bezpieczną współpracę ze sterownikami PLC i stycznikami.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na przypadkowe skoki ciśnienia (do 360 bar), łącznik XMLA 160 bar znajduje zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem do monitorowania ciśnienia w układach hydrauliki siłowej, systemach smarowania, prasach przemysłowych oraz w instalacjach pompowych. Stały różnicowy rodzaj skali sprawia, że urządzenie doskonale sprawdza się tam, gdzie wymagana jest stabilna kontrola progu załączenia bez konieczności częstej rekalibracji histerezy.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania precyzji pomiaru i trwałości urządzenia:

• Przyłącza elektryczne: Urządzenie posiada jedno złącze dla dławika Pg 13,5. Zaciski śrubowe obsługują przewody o przekroju znamionowym od 0,5 mm² do 2,5 mm² (AWG 20...AWG 14), co pozwala na stabilne przesyłanie sygnałów sterujących.
• Moment dokręcania: Należy zwrócić uwagę na odpowiednie dociśnięcie zacisków śrubowych, aby uniknąć rezystancji przejścia i przegrzewania się styków.
• Pozycja montażu: Choć czujnik jest odporny na wibracje, zaleca się montaż w miejscu minimalizującym bezpośrednie uderzenia hydrauliczne.
• Uszczelnienie: Przy podłączaniu hydraulicznym należy stosować uszczelnienia kompatybilne z materiałami FKM/PTFE/stal.

FAQ

• Jakie jest maksymalne ciśnienie, które nie uszkodzi czujnika? Maksymalne dopuszczalne przypadkowe ciśnienie wynosi 360 bar. Przekroczenie tej wartości może wpłynąć na kalibrację, natomiast ciśnienie niszczące to aż 720 bar.
• Czy urządzenie posiada regulowaną histerezę? Model XMLA posiada stały różnicowy rodzaj skali, co oznacza, że różnica między punktem załączenia a wyłączenia jest stała dla danego zakresu.
• Z jakimi mediami może pracować ten łącznik? Dzięki zastosowaniu uszczelnień FPM/FKM oraz elementów ze stali i mosiądzu, czujnik może pracować z olejami hydraulicznymi, powietrzem oraz wodą techniczną.
