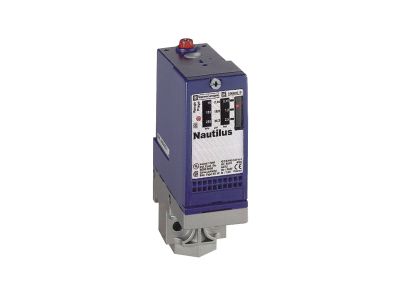

Łącznik ciśnienia XML-A 1 styk C/O, zakres 70 bar, zaciski | XMLA070D2S11 Telemecanique Sensors

Opis i Kluczowe Cechy

Łącznik ciśnienia XMLA070D2S11 z serii OsiSense XM to profesjonalny, elektromechaniczny czujnik ciśnieniowy zaprojektowany przez renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się stałym różnicowym rodzajem skali, co pozwala na precyzyjne monitorowanie mediów w układach sterowania. Wyposażone w czytelny wyświetlacz lokalny, umożliwia bieżącą kontrolę nastaw bez konieczności stosowania dodatkowych manometrów zewnętrznych.

• Zakres pracy: Regulowany punkt przełączania przy rosnącym ciśnieniu mieści się w granicach od 5 do 70 bar, natomiast przy spadającym ciśnieniu od 2 do 62,5 bar.
• Wytrzymałość mechaniczna: Urządzenie wykonawcze oparte na mechanizmie tłokowym gwarantuje wysoką odporność na przeciążenia. Maksymalne dopuszczalne przypadkowe ciśnienie wynosi aż 160 bar, a ciśnienie niszczące to 320 bar, co zapewnia margines bezpieczeństwa w przypadku awarii układu.
• Materiały najwyższej jakości: Elementy mające styczność z medium wykonano z materiałów takich jak FPM (Viton), FKM, mosiądz, PTFE oraz stal, co pozwala na pracę z różnorodnymi płynami hydraulicznymi i gazami.
• Solidna obudowa: Wykonanie ze stopu cynku zapewnia doskonałą ochronę mechaniczną i odporność na trudne warunki przemysłowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach krytycznych. Łącznik spełnia wymagania normy EN/IEC 60947-5-1 w zakresie parametrów elektrycznych styków. Prąd znamionowy [In] wynosi odpowiednio: 3 A przy 120 V AC (kategoria AC-15), 1,5 A przy 240 V AC oraz 0,1 A przy 250 V DC (kategoria DC-13, R300). Dzięki temu urządzenie idealnie współpracuje ze sterownikami PLC oraz układami stycznikowymi.

Zastosowanie

Łącznik XMLA070D2S11 znajduje szerokie zastosowanie w obwodach sterowania maszyn i urządzeń przemysłowych. Jest niezastąpiony w układach hydrauliki siłowej, systemach smarowania oraz w instalacjach pneumatycznych o wysokim ciśnieniu. Dzięki precyzyjnemu stykowi przełącznemu 1 C/O (styk zmienny), może być wykorzystywany zarówno do sygnalizacji przekroczenia ciśnienia, jak i do automatycznego sterowania pracą pomp lub kompresorów w celu utrzymania zadanego ciśnienia w zbiorniku.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów metrologicznych i bezpieczeństwa użytkowania:

• Przyłącza elektryczne: Urządzenie posiada jedno złącze dla dławnicy Pg 13. Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju znamionowym od 0,5 mm² do 2,5 mm² (AWG 20...AWG 14), co zapewnia stabilne i pewne połączenie elektryczne odporne na drgania.
• Pozycjonowanie: Zaleca się montaż w miejscu minimalizującym wpływ pulsacji medium na mechanizm tłokowy.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu niskiej rezystancji styku.

FAQ

• Czy urządzenie posiada regulację histerezy? Model XMLA posiada stały różnicowy zakres przełączania, co oznacza, że różnica między punktem załączenia a wyłączenia jest stała w całym zakresie regulacji.
• Z jakimi mediami może pracować ten łącznik? Dzięki zastosowaniu uszczelnień FPM/FKM oraz elementów ze stali i mosiądzu, łącznik jest kompatybilny z olejami hydraulicznymi, powietrzem oraz wodą techniczną.
• Jaki jest stopień ochrony obudowy? Obudowa wykonana ze stopu cynku zapewnia wysoką szczelność i odporność mechaniczną typową dla serii OsiSense XM, dedykowanej do ciężkich warunków przemysłowych.
