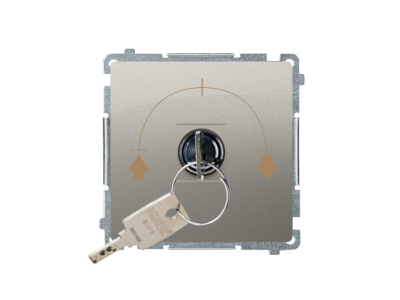

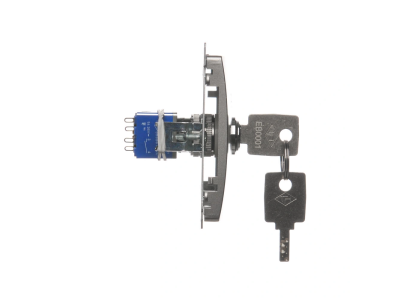

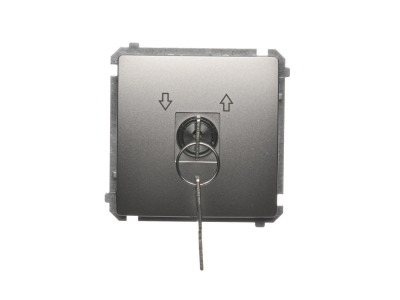

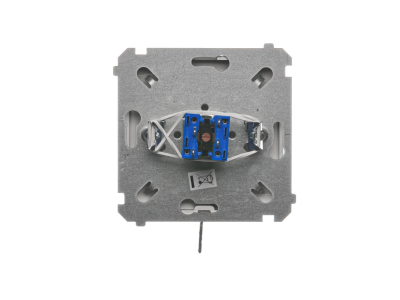

Łącznik chwilowy roletowy z kluczem, 3 pozycyjny, „I-0-II" 2 styki N/O, satynowy BMPZK.01/29 | BMPZK.01/29 Kontakt Simon

Alternatywny kod produktu: WMUL-0K04Px-H011

Opis i Kluczowe Cechy

Łącznik chwilowy roletowy z kluczem BMPZK.01/29 to 3‑pozycyjne urządzenie przeznaczone do sterowania napędami rolet, żaluzji i markiz. Wyposażony w dwa styki normalnie otwarte (N/O), umożliwia niezależne wydawanie impulsów w dwóch kierunkach (góra/dół) z automatycznym powrotem do położenia neutralnego. Możliwość wyjęcia klucza tylko w pozycji „0” zwiększa bezpieczeństwo eksploatacji. Wykonanie satynowe nadaje estetyczny wygląd.

• 3 pozycje (I-0-II): Umożliwia sterowanie w dwóch kierunkach – podnoszenie (I) i opuszczanie (II), po zwolnieniu klucza styki wracają do położenia spoczynkowego.
• 2 styki N/O (normalnie otwarte): Każdy styk steruje jednym kierunkiem ruchu, zapewniając precyzyjne i niezależne przełączanie.
• Wyjmowanie klucza tylko w pozycji 0: Chroni przed przypadkowym lub nieautoryzowanym uruchomieniem – klucz można wyjąć wyłącznie w pozycji neutralnej.
• Chwilowy tryb pracy (monostabilny): Po zwolnieniu klucza styki samoczynnie wracają do stanu spoczynku, co jest wymagane w sterowaniu impulsowym napędów roletowych.
• Wykonanie satynowe: Odporna na zarysowania, elegancka powierzchnia pasująca do nowoczesnych rozdzielnic i sterowni.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z europejskimi normami dotyczącymi aparatury łączeniowej i sterowniczej.

Zastosowanie

Łącznik BMPZK.01/29 został zaprojektowany do precyzyjnego, impulsowego sterowania urządzeniami elektrycznymi w budynkach mieszkalnych i komercyjnych.

• Sterowanie napędami rolet i żaluzji zewnętrznych oraz wewnętrznych.
• Wydawanie impulsów sterujących do styczników lub przekaźników w układach automatyki budynkowej.
• Sterowanie markizami, bramami garażowymi i innymi urządzeniami wymagającymi pracy dwukierunkowej z powrotem do stanu spoczynku.
• Zastosowanie w tablicach rozdzielczych i sterowniach jako przycisk chwilowy z kluczem – zabezpieczenie przed przypadkową aktywacją.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Prace należy prowadzić przy bezwzględnie odłączonym napięciu i zabezpieczeniu przed ponownym załączeniem. Łącznik przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów oraz moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

FAQ

• Czy łącznik posiada podświetlenie? Nie, produkt nie jest wyposażony w element świetlny. Sygnalizacja położenia klucza odbywa się wyłącznie wizualnie.
• Jaki jest stopień ochrony IP? Producent nie określił stopnia ochrony. Zalecamy montaż w rozdzielnicy lub obudowie zapewniającej odpowiednie warunki środowiskowe (zwykle IP20 dla aparatury modułowej).
• Czy mogę wyjąć klucz w pozycji I lub II? Nie, konstrukcja umożliwia wyjęcie klucza tylko w pozycji środkowej „0”. W pozostałych pozycjach klucz jest zablokowany, co zwiększa bezpieczeństwo przed przypadkowym uruchomieniem.
