Opis i Kluczowe Cechy

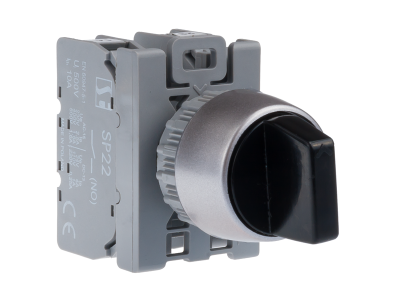

Łącznik 3-położeniowy pokrętny SP22-P3.CZ-20 marki SPAMEL to profesjonalny element sterowniczy zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się budową członową, co stanowi kluczową zaletę w procesie projektowania i modernizacji systemów automatyki. Dzięki modułowej konstrukcji, użytkownik ma możliwość elastycznego konfigurowania zestawu oraz szybkiej wymiany poszczególnych elementów funkcjonalnych bez konieczności demontażu całego panelu.

• Konfiguracja styków: Wyposażony w dwa styki zwierne (2NO), które pozwalają na niezależne załączanie dwóch obwodów sterowniczych.
• Trójpołożeniowy mechanizm: Pokrętny mechanizm o trzech stabilnych pozycjach umożliwia precyzyjne wybieranie trybów pracy maszyny lub urządzenia.
• Wykończenie: Elegancki, niklowany pierścień nie tylko podnosi estetykę pulpitu, ale również zwiększa odporność mechaniczną elementu.
• Parametry elektryczne: Zdolność do łączenia prądów o natężeniu do 2,5 A sprawia, że łącznik idealnie nadaje się do bezpośredniego sterowania cewkami styczników oraz przekaźników pomocniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Seria SP22 spełnia wymagania bezpieczeństwa oraz standardy jakościowe, co potwierdza jego przydatność do pracy w trudnych warunkach przemysłowych. Urządzenie jest przystosowane do montażu w znormalizowanych otworach o średnicy 22,3 mm, co jest standardem w branży elektro-technicznej, gwarantując pełną kompatybilność z większością dostępnych na rynku obudów i pulpitów sterowniczych.

Zastosowanie

Łącznik SP22-P3.CZ-20 znajduje szerokie zastosowanie w sektorze B2B, w szczególności w:

• Pulpitach sterowniczych maszyn: Jako element wyboru trybu pracy (np. praca ręczna / wyłączony / praca automatyczna).
• Szafach rozdzielczych: Do realizacji funkcji sterowniczych i sygnalizacyjnych w układach automatyki budynkowej i przemysłowej.
• Systemach sygnalizacji: Współpracując z innymi elementami serii SP22, pozwala na tworzenie rozbudowanych układów ostrzegawczych i informacyjnych.

Wskazówki Montażowe

Instalacja łącznika jest intuicyjna dzięki zastosowaniu sprawdzonych rozwiązań konstrukcyjnych:

• Otwór montażowy: Należy przygotować otwór o średnicy 22,3 mm w płycie montażowej o odpowiedniej grubości.
• Mocowanie: Dzięki budowie członowej, napęd łącznika montuje się od czoła pulpitu, a bloki styków zatrzaskuje się od tyłu, co znacznie skraca czas montażu.
• Okablowanie: Przy podłączaniu przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i odporność na wibracje.
• Konserwacja: Modułowa budowa pozwala na szybką diagnostykę i wymianę bloku styków 2NO w przypadku zużycia eksploatacyjnego bez demontażu pokrętła.

FAQ

1. Czy łącznik posiada podświetlenie?
Model SP22-P3.CZ-20 w tej konfiguracji jest łącznikiem pokrętnym czarnym bez wbudowanej sygnalizacji świetlnej. Możliwe jest jednak rozbudowanie układu o inne człony serii SP22.

2. Jaki jest stopień ochrony tego produktu?
Przyciski serii SP22 montowane w odpowiednich obudowach zapewniają wysoki stopień ochrony IP, co pozwala na ich stosowanie w zapylonych i wilgotnych środowiskach przemysłowych.

3. Czy można wymienić same styki bez kupowania nowego pokrętła?
Tak, dzięki budowie członowej można dokupić i wymienić jedynie elementy stykowe, co znacząco obniża koszty serwisowania instalacji.
