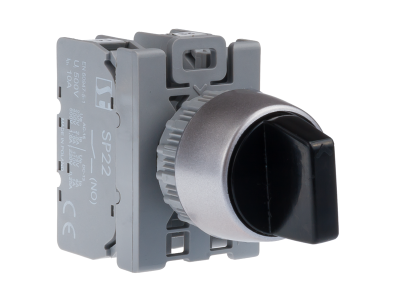

Łącznik 3-poł 1ZW1ROZ SAM PIL pierścień niklowany, czarny | SP22-P3C.CZ-11\. Spamel

Opis i Kluczowe Cechy

Łącznik 3-polowy w wersji samopowrotnej z konfiguracją styków 1NO (zwierny) i 1NC (rozwierny) oznaczony symbolem SP22-P3C.CZ-11. Produkt wyposażony w niklowany pierścień montażowy oraz czarne wykończenie, co zapewnia estetyczny wygląd w panelach sterowniczych. Konstrukcja samopowrotna gwarantuje automatyczny powrót do pozycji spoczynkowej po każdym załączeniu.

• 3-polowy (3-biegunowy): Umożliwia przełączanie trzech niezależnych obwodów przy użyciu jednego elementu sterowniczego, co oszczędza miejsce w panelu.
• Styki 1NO+1NC (1 zwierny, 1 rozwierny): Konfiguracja pozwala na jednoczesne sterowanie odbiornikiem i sygnalizację stanu – np. załączanie silnika i zapalanie lampki kontrolnej.
• Funkcja samopowrotna: Po zwolnieniu elementu sterującego styki wracają do stanu spoczynkowego (NC zwarty, NO rozwarty) – idealne do obwodów wymagających chwilowego impulsu, np. sterowanie stycznikami.
• Niklowany pierścień montażowy: Zapewnia solidne mocowanie w otworze panelu oraz odporność na korozję, co wydłuża żywotność w środowiskach przemysłowych.
• Wykonanie w kolorze czarnym: Neutralny wygląd pasujący do standardowych pulpitów operatorskich i szaf sterowniczych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. W przypadku szczegółowych wymogów aplikacyjnych należy skonsultować się z producentem w celu uzyskania pełnej deklaracji zgodności.

Zastosowanie

Łącznik SP22-P3C.CZ-11 znajduje zastosowanie w układach sterowania i sygnalizacji w przemyśle, automatyce budynkowej oraz na maszynach. Dzięki konfiguracji 1NO+1NC i trybowi samopowrotnemu sprawdza się w następujących scenariuszach:

• Sterowanie chwilowe odbiorników (np. załączanie oświetlenia awaryjnego, klaksonów, siłowników).
• Wysyłanie impulsów do styczników, przekaźników lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanu pracy – styk NC może być wykorzystany do kontroli spoczynkowej (np. potwierdzenie wyłączenia obwodu).
• Budowa przycisków sterowniczych na panelach operatorskich w maszynach i rozdzielnicach.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie przeznaczone jest do montażu w otworze panelowym – pierścień niklowany dokręca się zgodnie z zaleceniami producenta. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego (informacje o prądzie znamionowym dostępne w karcie katalogowej). Po zamontowaniu sprawdzić poprawność działania styków.

FAQ

• Czy łącznik jest podświetlany? W danych produktu nie wskazano opcji podświetlenia. Aby uzyskać element z wbudowanym LED-em, należy wybrać wersję z oznaczeniem „PIL”.
• Jaki stopień ochrony IP ma ten łącznik? Stopień ochrony nie został podany w nazwie ani w dostępnych danych. Typowo dla panelowych elementów sterowniczych przyjmuje się IP20 od strony tyłu oraz IP40/IP54 od czoła w zależności od uszczelnienia – szczegóły należy sprawdzić w dokumentacji producenta.
• Jaki tryb pracy styków (monostabilny/bistabilny)? Łącznik jest samopowrotny (monostabilny) – po zwolnieniu elementu styki wracają do stanu spoczynkowego. Nie jest to przełącznik bistabilny (podtrzymanie pozycji).
