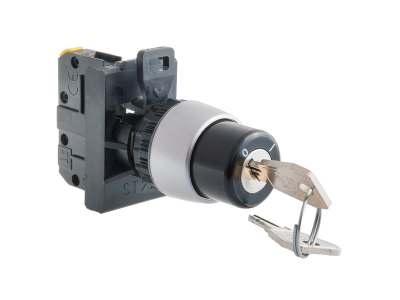

Łącznik 2-położeniowy, styki 2NO, z kluczem, pierścień niklowany | ST22-SAV-20\. Spamel

Opis i Kluczowe Cechy

Łącznik 2-położeniowy ST22-SAV-20 z serii ST22 to element sterowniczy wyposażony w dwa styki zwierne (2NO) oraz mechanizm blokady kluczowej. Przeznaczony do pracy przy prądzie do 2,5A – wartość wystarczająca do niezawodnego sterowania obwodami sygnalizacyjnymi i pomocniczymi bez ryzyka przeciążenia styków. Niklowany pierścień mocujący zapewnia estetyczny wygląd i odporność na korozję. Montaż w standardowym otworze o średnicy 22,3 mm ułatwia integrację z pulpitem lub szafą sterowniczą.

• Styki 2NO (2 zwierne): Podwójny zestaw styków umożliwia separację lub jednoczesne przełączanie dwóch niezależnych obwodów, co zwiększa elastyczność konfiguracji.
• Mechanizm z kluczem: Blokada w wybranym położeniu zapobiega przypadkowej zmianie stanu – kluczowe w aplikacjach wymagających autoryzowanego dostępu lub ochrony przed nieuprawnioną obsługą.
• Prąd znamionowy do 2,5 A: Bezpieczna praca w obwodach sterowania, sygnalizacji i automatyki – styki zaprojektowane do długotrwałego obciążenia bez przegrzewania.
• Pierścień niklowany: Odporność na korozję i uszkodzenia mechaniczne, a jednocześnie elegancki wygląd dopasowany do nowoczesnych paneli operatorskich.
• Montaż w otworze 22,3 mm: Szybki i pewny montaż w standardowych otworach paneli – pasuje do większości obudów i puszek sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada deklarację zgodności CE. Zaprojektowany z myślą o bezpieczeństwie użytkowania w warunkach przemysłowych – szczegóły dotyczące konkretnych norm dostępne w dokumentacji technicznej producenta.

Zastosowanie

Łącznik z kluczem ST22-SAV-20 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, dwupołożeniowe przełączanie obwodów z dodatkowym zabezpieczeniem przed nieautoryzowaną zmianą stanu.

• Blokada wyboru trybu pracy maszyny – tylko osoba z kluczem może przełączać między stanem "włączony" a "wyłączony".
• Sterowanie sygnalizacją świetlną lub dźwiękową w szafach sterowniczych i pulpitach operatorskich.
• Obwody pomocnicze w systemach automatyki budynkowej (np. wymuszenie trybu awaryjnego).
• Impulsy sterujące do styczników, przekaźników lub wejść PLC – dzięki dwóm zestawom NO można realizować dwa niezależne sygnały.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Łącznik przeznaczony do wbudowania w otwór o średnicy 22,3 mm w panelu o grubości zgodnej z dokumentacją. Mocowanie za pomocą pierścienia niklowanego – moment dokręcania stosować według zaleceń producenta. Przekrój przewodów dobrać do prądu obciążenia (maks. 2,5 A). Po montażu sprawdzić poprawność działania blokady kluczowej.

FAQ

• Czy łącznik posiada podświetlenie? Nie – ST22-SAV-20 to element bez podświetlenia. Do sygnalizacji stanu zalecamy osobne lampki sygnalizacyjne serii SP22 (montowane w tym samym otworze 22,3 mm).
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnej wartości IP. W typowych warunkach panelowych (montaż w obudowie) można przyjąć ochronę przed dotykiem (IP2X), jednak szczegółowe dane należy sprawdzić w karcie katalogowej serii ST22.
• Jak działa mechanizm kluczowy – w którym położeniu można wyjąć klucz? Łącznik jest dwupołożeniowy – klucz można wyjąć w każdym z dwóch ustalonych położeń (tryb „wyłączone” i „włączone”). Blokada uniemożliwia zmianę stanu bez użycia klucza.
