Łącznik 2-położeniowy pokrętny, pierścień niklowany, styki 1NO | ST22-SAC-10\. Spamel

Opis i Kluczowe Cechy

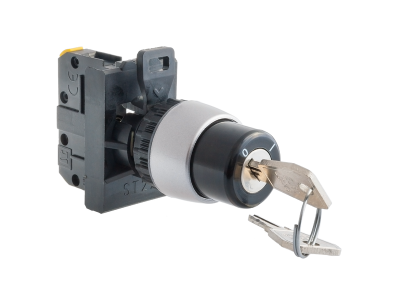

Łącznik 2-położeniowy pokrętny ST22-SAC-10 z serii ST22 to przełącznik obrotowy wyposażony w jeden styk normalnie otwarty (1NO). Przeznaczony do pracy przy prądzie do 2,5 A. Posiada niklowany pierścień zapewniający estetykę i odporność na korozję. Montowany w znormalizowanym otworze o średnicy 22,3 mm. Budowa członowa ułatwia tworzenie potrzebnych wariantów funkcjonalnych.

• Styk 1NO: Umożliwia załączanie obwodów sterowniczych o prądzie do 2,5 A, zapewniając niezawodne sterowanie w szafach i pulpitach.
• Prąd roboczy do 2,5 A: Bezpieczne przełączanie obciążeń bez ryzyka przegrzania styków w typowych aplikacjach sygnalizacyjnych i sterujących.
• Pierścień niklowany: Zwiększa trwałość mechaniczną i odporność na korozję, co przedłuża żywotność w środowisku przemysłowym.
• Budowa członowa: Umożliwia łatwą rozbudowę o dodatkowe elementy funkcyjne (np. bloki styków, lampki) bez konieczności wymiany całego urządzenia.
• Otwór montażowy Ø22,3 mm: Pasuje do standardowych wycięć w panelach i szafach sterowniczych, co przyspiesza instalację.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznakowanie CE. Przeznaczony do montażu w warunkach typowych dla aparatury sterowniczej w rozdzielnicach i szafach (zazwyczaj stopień ochrony IP20 w miejscu instalacji). W przypadku braku szczegółowych norm w dokumentacji, zaleca się stosowanie zgodnie z ogólnymi zasadami bezpieczeństwa dla urządzeń sterowniczych.

Zastosowanie

Łącznik ST22-SAC-10 sprawdza się w różnorodnych obwodach sterowania i sygnalizacji w przemyśle oraz automatyce budynkowej.

• Sterowanie urządzeniami odbiorczymi w szafach sterowniczych maszyn i urządzeń.
• Wysyłanie impulsów do styczników, przekaźników lub wejść PLC w celu załączenia/rozwarcia obwodów głównych.
• Sygnalizacja stanów pracy (np. załączony/wyłączony) w pulpitach operatorskich.
• Zastosowania w automatyce budynkowej, np. wybór trybu pracy systemów wentylacji lub oświetlenia.

Wskazówki Montażowe

Montaż i demontaż urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub szafie. Dokręcanie pierścienia mocującego należy wykonać zgodnie z dokumentacją producenta (brak podanego momentu – zaleca się dokręcić ręcznie z wyczuciem, unikając nadmiernej siły). Przekrój przewodów należy dobrać do prądu obciążenia (maks. 2,5 A) zgodnie z obowiązującymi normami instalacyjnymi.

FAQ

• Czy łącznik jest podświetlany? Nie, model ST22-SAC-10 nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji świetlnej można zastosować oddzielną lampkę z serii SP22.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnej wartości IP. Standardowo dla przycisków i przełączników montowanych w szafach sterowniczych przyjmuje się IP20 (ochrona przed ciałami stałymi powyżej 12 mm, brak ochrony przed wodą). W przypadku montażu w pyle lub wilgoci należy zastosować odpowiednią obudowę.
• Jaki jest tryb pracy styku – chwilowy czy z zatrzaskiem? Jest to łącznik 2-położeniowy, w którym styk 1NO przełącza się i pozostaje w wybranym położeniu (zatrzask). Po przekręceniu pokrętła w drugą pozycję styk wraca do stanu rozwartego. Nie jest to przycisk chwilowy.
