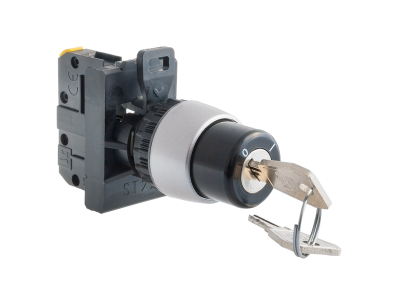

Łącznik 2-położeniowy pokrętny, pierścień niklowany, styki 1NO | ST22-SAA-10\. Spamel

Opis i Kluczowe Cechy

Łącznik 2‑położeniowy pokrętny ST22-SAA-10 z pierścieniem niklowanym i stykiem 1NO przeznaczony jest do załączania i rozłączania prądów o natężeniu do 2,5 A. Dzięki budowie członowej można go łatwo dostosować do potrzeb konkretnego obwodu sterowniczego. Montowany w znormalizowanym otworze o średnicy 22,3 mm, sprawdza się w pulpitach maszyn i szafach sterowniczych.

• Styk 1NO (normalnie otwarty): umożliwia pewne załączanie obwodu po przekręceniu pokrętła – stosowany m.in. do wywoływania impulsów sterujących.
• Prąd znamionowy do 2,5 A: bezpieczne przełączanie obwodów sygnalizacji świetlnej i dźwiękowej oraz małych odbiorników sterowniczych.
• Pierścień niklowany: wysoka odporność na korozję i estetyczny wygląd w widocznych miejscach instalacji.
• Budowa członowa: możliwość tworzenia różnych wariantów funkcjonalnych oraz łatwa modyfikacja istniejących obwodów sterowniczych.
• Otwór montażowy 22,3 mm: kompatybilność z typowymi panelami i puszkami – prosty i szybki montaż bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych spełniających wymogi dyrektyw niskonapięciowych.

Zastosowanie

Łącznik ST22-SAA-10 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest ręczne przełączanie obwodów sterowniczych lub sygnalizacyjnych. Sprawdza się w szafach sterowniczych, pulpitach operatorskich oraz w automatyce budynkowej.

• Sterowanie sygnalizacją świetlną i dźwiękową w maszynach i liniach produkcyjnych.
• Załączanie i rozłączanie obwodów przekaźników pomocniczych oraz styczników małej mocy.
• Przełączanie trybów pracy urządzeń (np. auto/ręczny, włącz/wyłącz).
• Element panelu operatorskiego w szafach sterowniczych – wybór funkcji maszyny.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub puszce instalacyjnej. Dokręcić nakrętkę mocującą zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 2,5 A). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Czy łącznik jest podświetlany? Nie, model ST22-SAA-10 nie posiada wbudowanego podświetlenia. Do sygnalizacji wizualnej zaleca się stosowanie oddzielnych lampek sygnalizacyjnych z serii SP22.
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje konkretnego stopnia IP. Jako element panelowy, po poprawnym zamontowaniu w obudowie, zapewnia typową dla aparatury sterowniczej ochronę IP20 od frontu (brak pyłoszczelności).
• Jak działa styk 1NO w tym łączniku? Styk normalnie otwarty (1NO) zwierany jest po przekręceniu pokrętła w pozycję „załącz”. Po powrocie do pozycji wyjściowej styk rozłącza się, co pozwala stosować go do impulsowego sterowania np. stycznikami lub przekaźnikami.
