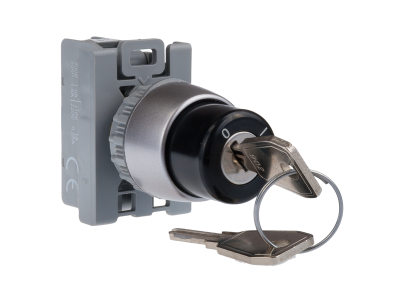

Łącznik 2-położeniowy, pierścień niklowany, styki 2NO+2NC, z kluczem | SP22-SAV-22\. Spamel

Opis i Kluczowe Cechy

Łącznik 2-położeniowy SP22-SAV-22 z serii SP22 to przełącznik z kluczem, wyposażony w styki 2NO+2NC, przeznaczony do pracy przy prądzie do 2,5 A. Dzięki pierścieniowi niklowanemu zapewnia trwałość i estetykę, a budowa członowa ułatwia tworzenie wariantów. Montowany w standardowym otworze 22,3 mm – idealny do paneli i szaf sterowniczych.

• Styki 2NO+2NC: Umożliwiają jednoczesne załączanie i rozłączanie dwóch obwodów sterowniczych – zwiększa elastyczność okablowania.
• Prąd do 2,5 A: Bezpieczna praca w obwodach sterowniczych o niewielkim obciążeniu, bez ryzyka przegrzania styków.
• Pierścień niklowany: Odporność na korozję i długotrwała estetyka w środowisku przemysłowym.
• Budowa członowa: Łatwość rozbudowy i modyfikacji funkcji – można dodawać bloki styków (w zależności od konfiguracji serii).
• Otwór montażowy 22,3 mm: Pasuje do znormalizowanych paneli i szaf – szybki, bezproblemowy montaż.

Zgodność z Normami

Produkt zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze sterowniczej w środowisku przemysłowym. Szczegółowe normy – patrz dokumentacja producenta.

Zastosowanie

Łącznik SP22-SAV-22 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zabezpieczenie przed przypadkowym lub nieautoryzowanym użyciem – w szafach sterowniczych, pulpitach maszyn oraz instalacjach automatyki budynkowej.

• Sterowanie odbiornikami w obwodach o prądzie do 2,5 A – np. załączanie oświetlenia, wentylatorów.
• Wysyłanie impulsów do styczników, przekaźników lub PLC – doskonały jako przełącznik trybu pracy.
• Sygnalizacja stanów pracy – przy odpowiednim okablowaniu może pełnić funkcję selektywnego włącznika.
• Automatyka budynkowa – przełączanie trybów (np. dzień/noc) w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub szafie. Należy stosować moment dokręcania zgodny z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia (max 2,5 A). Po zamontowaniu sprawdzić działanie blokady klucza.

FAQ

• Czy łącznik posiada podświetlenie? Nie, model SP22-SAV-22 jest łącznikiem mechanicznym bez podświetlenia. Do sygnalizacji zalecane są dedykowane lampki sygnalizacyjne z serii SP22/ST22.
• Jaki jest stopień ochrony tego łącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Przy montażu w szafie sterowniczej standardowo uzyskuje się ochronę IP20; w przypadku wyższych wymagań należy zastosować dodatkowe uszczelki panelowe.
• Czy można zmienić konfigurację styków? Łącznik ma stałe styki 2NO+2NC. Dzięki budowie członowej istnieje możliwość rozbudowy o dodatkowe bliki styków (jeśli są dostępne w serii SP22) – szczegółowe informacje w karcie katalogowej producenta.
