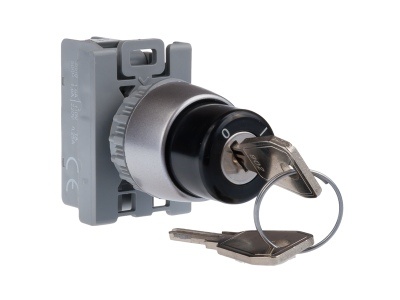

Łącznik 2-położeniowy, pierścień niklowany, styki 1NO, z kluczem | SP22-SAA-10\. Spamel

Opis i Kluczowe Cechy

Łącznik 2-położeniowy SP22-SAA-10 z serii SP22 to element aparatury sterowniczej przeznaczony do załączania i rozłączania obwodów sygnalizacyjno-sterowniczych. Wyposażony w jeden styk normalnie otwarty (1NO) oraz pierścień niklowany, zapewnia trwałość i estetykę. Dzięki prądowi znamionowemu do 2,5 A oraz budowie członowej umożliwia bezpieczne sterowanie w pulpitach maszyn i szafach sterowniczych. Montowany w znormalizowanym otworze Ø22,3 mm.

• Prąd znamionowy do 2,5 A: bezpieczna praca w obwodach pomocniczych, sygnalizacyjnych i sterowniczych bez ryzyka przeciążenia styków.
• Styk 1NO (normalnie otwarty): proste załączanie obwodu po przełączeniu łącznika w pozycję aktywną.
• Pierścień niklowany: odporność na korozję i uszkodzenia mechaniczne, przedłużająca żywotność w środowisku przemysłowym.
• Z kluczem: mechaniczne zabezpieczenie przed przypadkowym lub nieuprawnionym przełączeniem – zwiększa bezpieczeństwo instalacji.
• Budowa członowa i montaż w otworze 22,3 mm: łatwość konfiguracji, rozbudowy o dodatkowe moduły oraz uniwersalność w standardowych panelach i szafach.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich (standard DIN) oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują bezpieczną eksploatację w instalacjach przemysłowych.

Zastosowanie

Łącznik SP22-SAA-10 znajduje zastosowanie w układach sterowania maszyn, szafach sterowniczych i pulpitach operatorskich, gdzie wymagane jest dwupozycyjne przełączanie obwodów sygnalizacyjno-sterowniczych.

• Załączanie/wyłączanie sygnalizacji optycznej i akustycznej (lampki, brzęczyki).
• Przekazywanie sygnałów binarnych do sterowników PLC, przekaźników lub styczników.
• Blokowanie dostępu do określonych funkcji maszyny za pomocą klucza (np. tryb serwisowy, odcięcie zasilania pomocniczego).
• Zmiana trybów pracy (ręczny/automatyczny) w pulpitach operatorskich maszyn sterowanych numerycznie.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub szafie sterowniczej. Należy dokręcać elementy mocujące zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia. Stosować wyłącznie w suchych pomieszczeniach oraz w obudowach zapewniających odpowiednią ochronę przed wpływami środowiska.

FAQ

• Czy łącznik posiada podświetlenie? Nie, jest to łącznik bez wbudowanego podświetlenia. Do sygnalizacji wizualnej zaleca się stosowanie dedykowanych lampek sygnalizacyjnych z serii SP22/ST22.
• Jaki jest stopień ochrony tego łącznika? Producent nie podał stopnia ochrony. Po montażu w obudowie o odpowiednim IP (np. IP54) może być stosowany w suchych pomieszczeniach przemysłowych – szczegóły należy sprawdzić w karcie katalogowej.
• Jakie jest przeznaczenie klucza? Klucz blokuje mechanicznie łącznik w wybranej pozycji, uniemożliwiając przypadkowe przestawienie. Jest to szczególnie ważne w aplikacjach wymagających zabezpieczenia przed nieuprawnioną zmianą stanu.
