Łącznik 2-położeniowy, pierścień niklowany, styki 1NC, z kluczem | ST22-SAV-01\. Spamel

Opis i Kluczowe Cechy

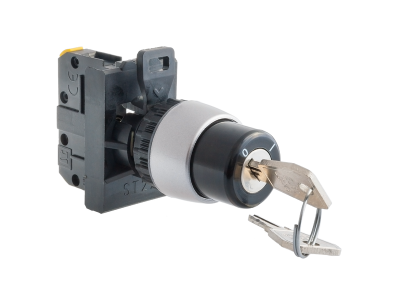

Łącznik 2-położeniowy ST22-SAV-01 z serii ST22/SP22 to przełącznik z kluczem wyposażony w styk normalnie zamknięty (1NC) oraz niklowany pierścień. Przeznaczony do montażu w standardowych otworach o średnicy 22,3 mm, umożliwia bezpieczne przełączanie obwodów sterowniczych w pulpitach maszyn i szafach rozdzielczych.

• 2-położeniowa konstrukcja: Umożliwia wybór jednego z dwóch stabilnych stanów pracy (załączony/wyłączony) bez ryzyka przypadkowej zmiany położenia.
• Styk 1NC (normalnie zamknięty): Zapewnia pewne rozwarcie obwodu w pozycji spoczynkowej – idealny do łączenia z obwodami bezpieczeństwa lub jako element wyłącznika awaryjnego.
• Blokada kluczykiem: Zapobiega nieautoryzowanej zmianie stanu, zwiększając bezpieczeństwo obsługi maszyny.
• Niklowany pierścień: Odporny na korozję i ścieranie, zapewnia estetyczny wygląd oraz długotrwałą trwałość w warunkach przemysłowych.
• Budowa członowa (seria ST22/SP22): Ułatwia tworzenie różnych wariantów funkcjonalnych oraz modyfikacje istniejących obwodów sterowniczych.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami bezpieczeństwa oraz posiada oznaczenie CE. Przeznaczony do montażu w suchych pomieszczeniach przemysłowych – typowy stopień ochrony IP20 dla aparatury w szafach sterowniczych (montaż w szafie zapewnia dodatkową ochronę przed pyłem i wilgocią).

Zastosowanie

Łącznik 2-położeniowy ST22-SAV-01 znajduje zastosowanie w systemach sterowania i sygnalizacji, gdzie wymagana jest blokada kluczykiem oraz niezawodne przełączanie obwodów. Sprawdza się w:

• Sterowaniu odbiornikami w maszynach przemysłowych – jako przełącznik trybów pracy z funkcją blokady.
• Impulsowaniu styczników, przekaźników lub wejść PLC – dla bezpiecznego załączania/wyłączania sekwencji sterowania.
• Sygnalizacji stanów awaryjnych – w obwodach bezpieczeństwa, gdzie wymagany jest styk NC.
• Automatyce budynkowej – do blokowania dostępu do sterowania (np. ogrzewanie, wentylacja) w pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do wbudowania w otwór o średnicy 22,3 mm w panelu lub szafie sterowniczej (grubość panelu zgodna z dokumentacją producenta). Elementy łączeniowe (przekrój przewodów) należy dobrać odpowiednio do prądu obwodu, a moment dokręcania śrub musi być zgodny z zaleceniami w karcie katalogowej. Dla zapewnienia ochrony IP20 montaż należy wykonać w szafie lub pulpicie o odpowiedniej szczelności.

FAQ

• Czy łącznik jest podświetlany? Nie, model ST22-SAV-01 nie posiada wbudowanego podświetlenia LED. Do sygnalizacji świetlnej zaleca się stosowanie kompatybilnych lampek sygnalizacyjnych z serii SP22.
• Jaki jest stopień ochrony IP? Producent nie deklaruje konkretnego IP dla samego łącznika. Standardowo dla aparatury montowanej w panelach przyjmuje się IP20 w suchych pomieszczeniach. Montaż w zamkniętej szafie podnosi ochronę.
• Czy łącznik ma blokadę kluczykiem? Tak, łącznik wyposażono w zamek kluczowy, który uniemożliwia przypadkowe lub nieautoryzowane przełączenie położenia. Klucz jest dostarczany w komplecie.
